Bauteil-Attribute

Nachdem Sie Einheiten eingerichtet haben, können Sie den Bauteilen in der Bauteilbibliothek Attribute hinzufügen. Ein Bauteilattribut ist ein zulässiger Wert oder ein zulässiger Wertebereich für ein Bauteil. Bei einem Bauteilattribut kann es sich um elektrische Eigenschaften wie Widerstand, Kapazität oder Induktivität handeln, oder um physikalische Messdaten wie Abmessungen, Masse oder Volumen. Nach der Definition können Sie die Daten der Bauteilattribute im Rahmen eines Wareneingangsprozesses überprüfen, um sicherzustellen, dass alle neuen Bauteile den gewünschten Spezifikationen entsprechen.

Ein Bauteilattribut erstellen

1. Melden Sie sich in FactoryLogix Office an.

2. Wählen Sie Bibliotheken > Bauteilbibliothek.

3. Wählen Sie ein vorhandenes Bauteil für einen Empfangsprozess aus oder erstellen Sie ein neues.

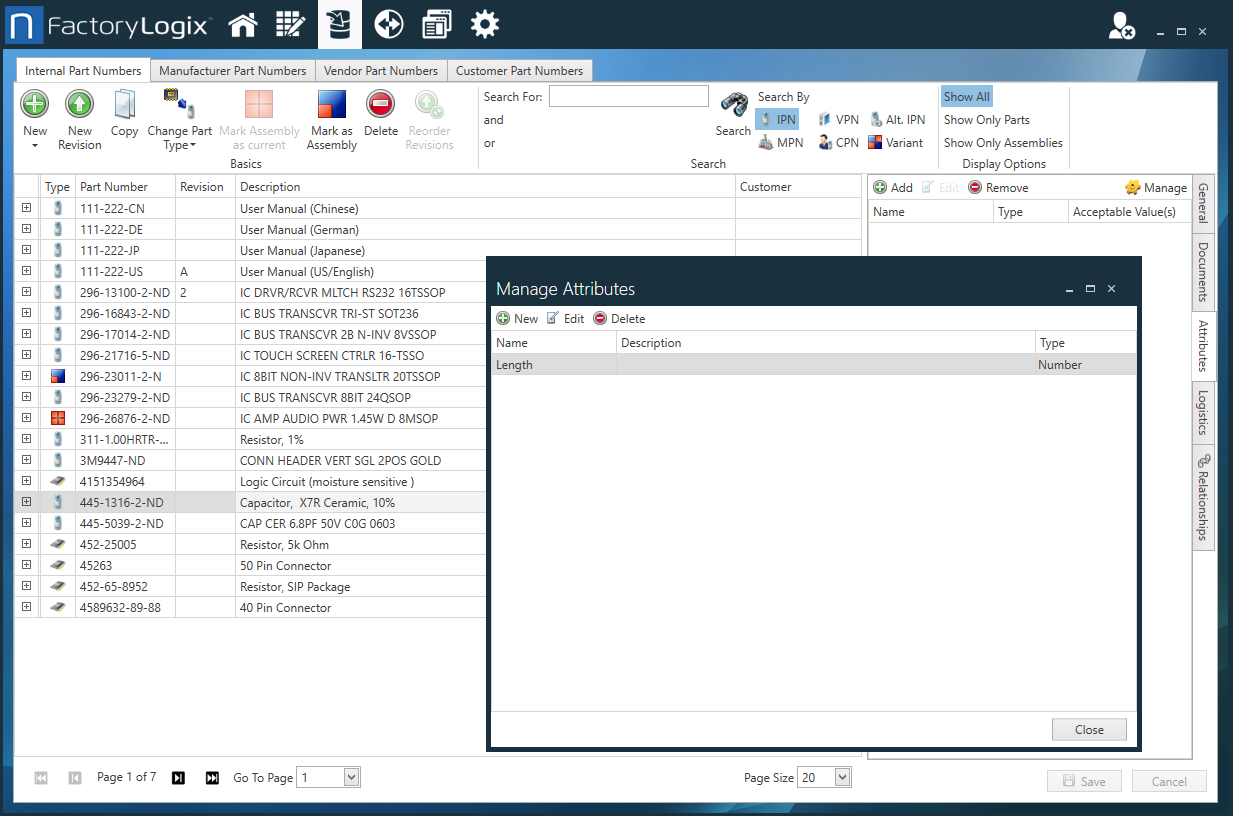

4. Wählen Sie die Registerkarte Attribute auf der rechten Seite des Fensters Bauteilbibliothek und klicken Sie anschließend auf die Schaltfläche Verwalten (Zahnrad) in der oberen rechten Ecke des Fensters.

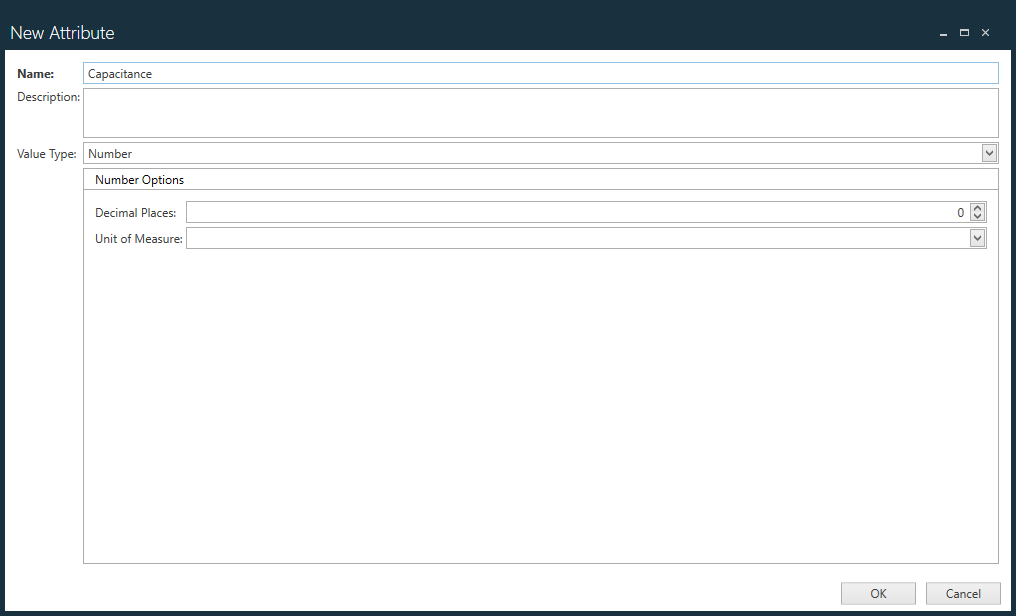

5. Wählen Sie die Schaltfläche Neu  und geben Sie dann die Kapazität im Dialogfeld Neues Attribut ein,






6. Wählen Sie die Optionen für das Attribut „Kapazität“ aus: In den meisten Fällen ist der Werttyp Numerisch. Zu den Zahlenoptionen im Dialogfeld gehören die Anzahl der Dezimalstellen bei der Erfassung numerischer Daten und die Einheit (in diesem Fall „Kapazität“).

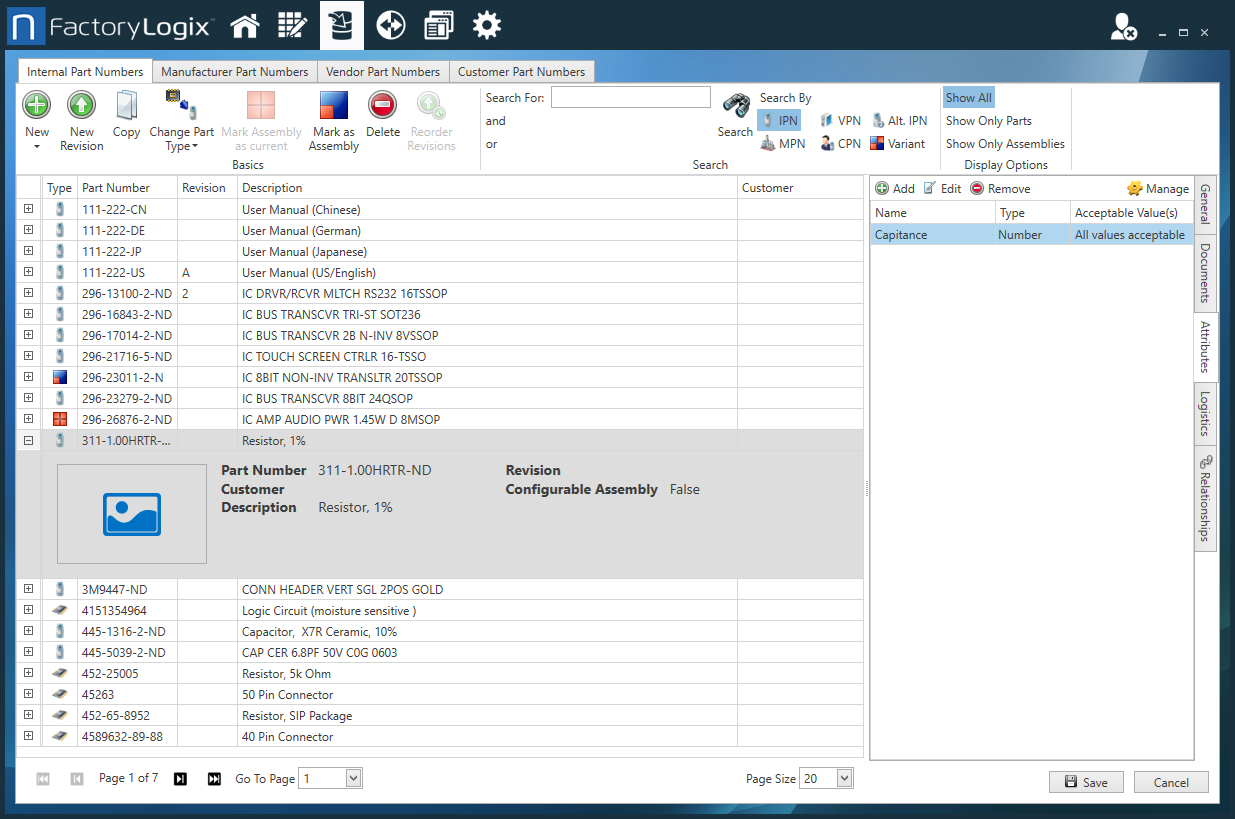

7. Wenn Sie die Einrichtung des neuen Attributs abgeschlossen haben, wählen Sie OK. Das Attribut „Kapazität“ wird dem von Ihnen ausgewählten Bauteil zugewiesen und steht nun zur Verknüpfung mit weiteren Bauteilen in der Bauteilbibliothek zur Verfügung.

Ein Bauteilattribut mit einem Bauteil verknüpfen

Nachdem Sie ein Bauteilattribut erstellt und gespeichert haben, können Sie das Attribut einem oder mehreren Bauteilen in der Bauteilbibliothek zuordnen.

1. Melden Sie sich bei FactoryLogix Office an.

2. Wählen Sie Bibliotheken > Bauteilbibliothek.

3. Wählen Sie ein vorhandenes Bauteil aus oder erstellen Sie ein neues.

4. Wählen Sie die Registerkarte Attribute auf der rechten Seite des Fensters.

5. Wählen Sie das Attribut Kapazität aus und klicken Sie dann auf OK, um das Attribut Kapazität dem ausgewählten Bauteil zuzuweisen.





Festlegen der Standard-Einheit für die Datenerfassung

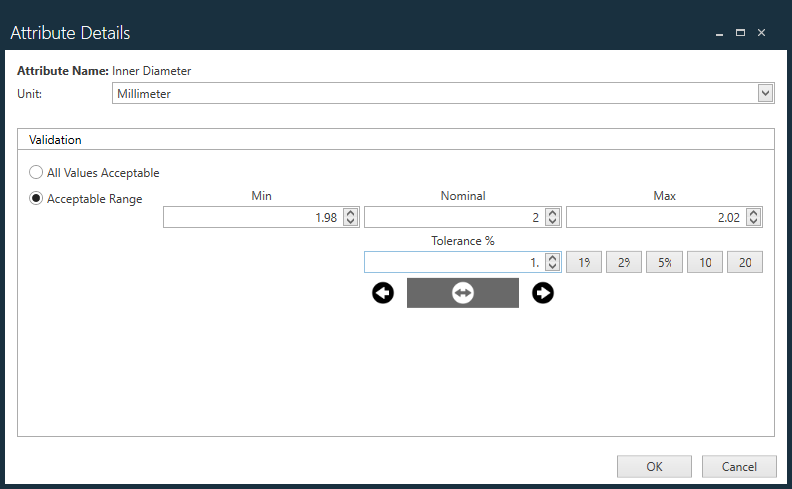

Im Dialogfeld „Attributdetails“ können Sie die Standard-Einheit festlegen, die bei der Datenerfassung während eines Wareneingangsprozesses verwendet werden soll. Bei einem Kondensator mit 470 Mikrofarad und einer Toleranz von 5 % würden Sie beispielsweise Mikrofarad als Einheit auswählen, 470 als Nennwert eingeben und dann 5 % auswählen, um die oberen und unteren zulässigen Grenzwerte automatisch zu berechnen und einzugeben. Anhand dieser Bauteilattribute können Sie einen einzigen Wareneingangsprozess definieren, der die Bauteilmessungen und -prüfung für jedes eingegangene Bauteil abdeckt.

1. Wählen Sie im Fenster Bauteilbibliothek ein Bauteil aus und wechseln Sie dann zur Registerkarte B Attribute.

2. Klicken Sie auf die Schaltfläche B Attribut hinzufügen.






3. Geben Sie das Attribut Einheit ein

4. Führen Sie eine der folgenden Aktionen aus:


   • Wählen Sie Alle Werte zulässig, wenn für diese Maßeinheit jeder Wert zulässig ist.

   • Legen Sie den zulässigen Bereich für die Maßeinheit fest (Min-, Nenn- und Max-Werte) sowie eine Toleranz in % (falls erforderlich).


5. Wählen Sie OK.

   Der von Ihnen angegebene Wert wird zur Standardmaßeinheit für diese Komponente.
