Vorgänge im Prozessfluss

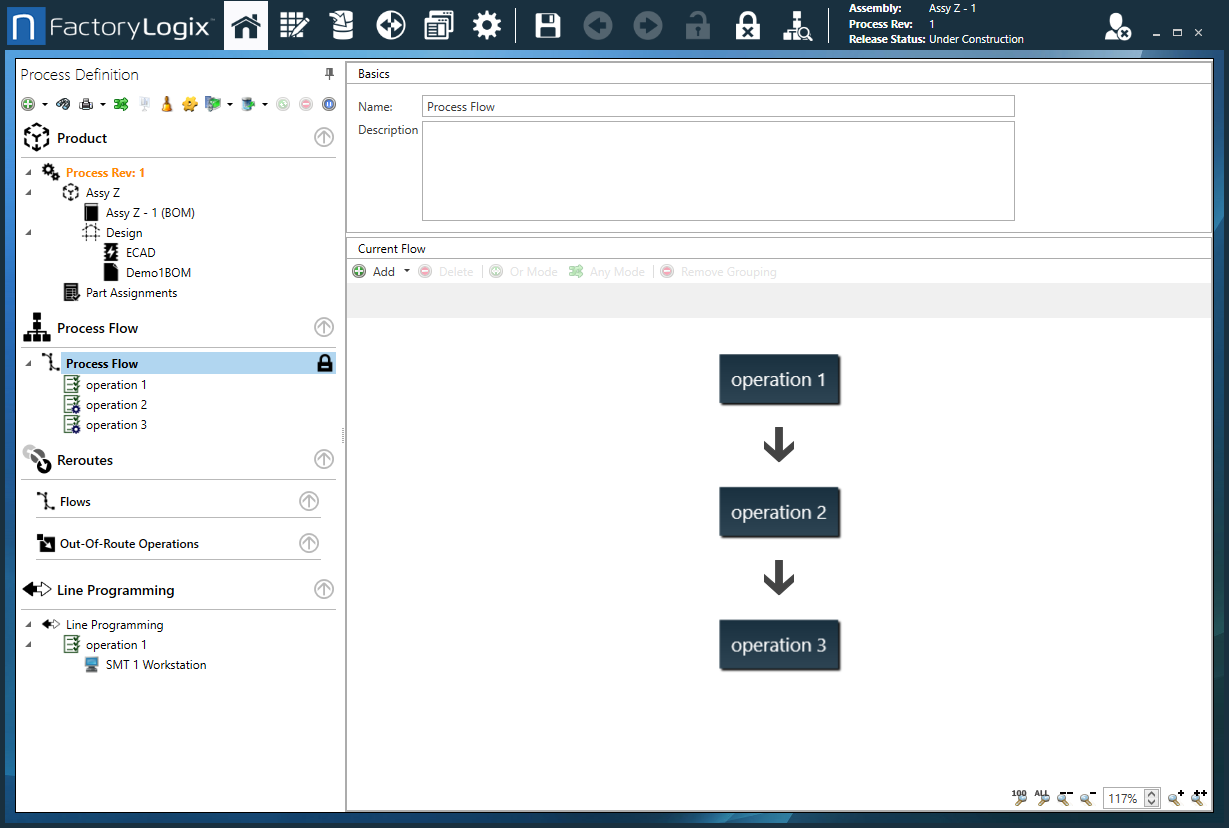

Ein Prozessfluss beschreibt die Vorgänge, die für den Zusammenbau erforderlich sind. Beispielsweise sind Schablonendruck, automatische und manuelle Bestückung alles Vorgänge in einem typischen SMT-Prozessablauf. Sie definieren Prozessabläufe im Fenster Prozessdefinition von FactoryLogix Office.

Jeder Vorgang in einem Prozessfluss kann aus einem oder mehreren Schritten bestehen, jeder Schritt kann aus einer oder mehreren Aktivitäten bestehen. Aktivitäten können einfach sein, zum Beispiel Textanweisungen für einen Bediener oder komplexere Aufgaben zur Datenerfassung mit mehreren Stufen von Abschluss, Bestätigung oder aufsichtlicher Genehmigung zur Unterstützung der CFR Part 11-Konformität und der Freigabe-Anforderungen.

Vorgangsgruppen

Vorgänge in einem Prozessfluss können in Vorgangsgruppen eingeteilt werden. Vorgangsgruppen sind mit den Linien auf Werksebene vergleichbar. Zum Beispiel können Prozessingenieure in der Elektronikfertigung eine Vorgangsgruppe erstellen, um eine oberflächenmontierte Linie darzustellen. Wenn Sie Werksressourcen zuweisen, können physische Linien mit einer einzigen Aktion mit Vorgangsgruppen verknüpft werden.

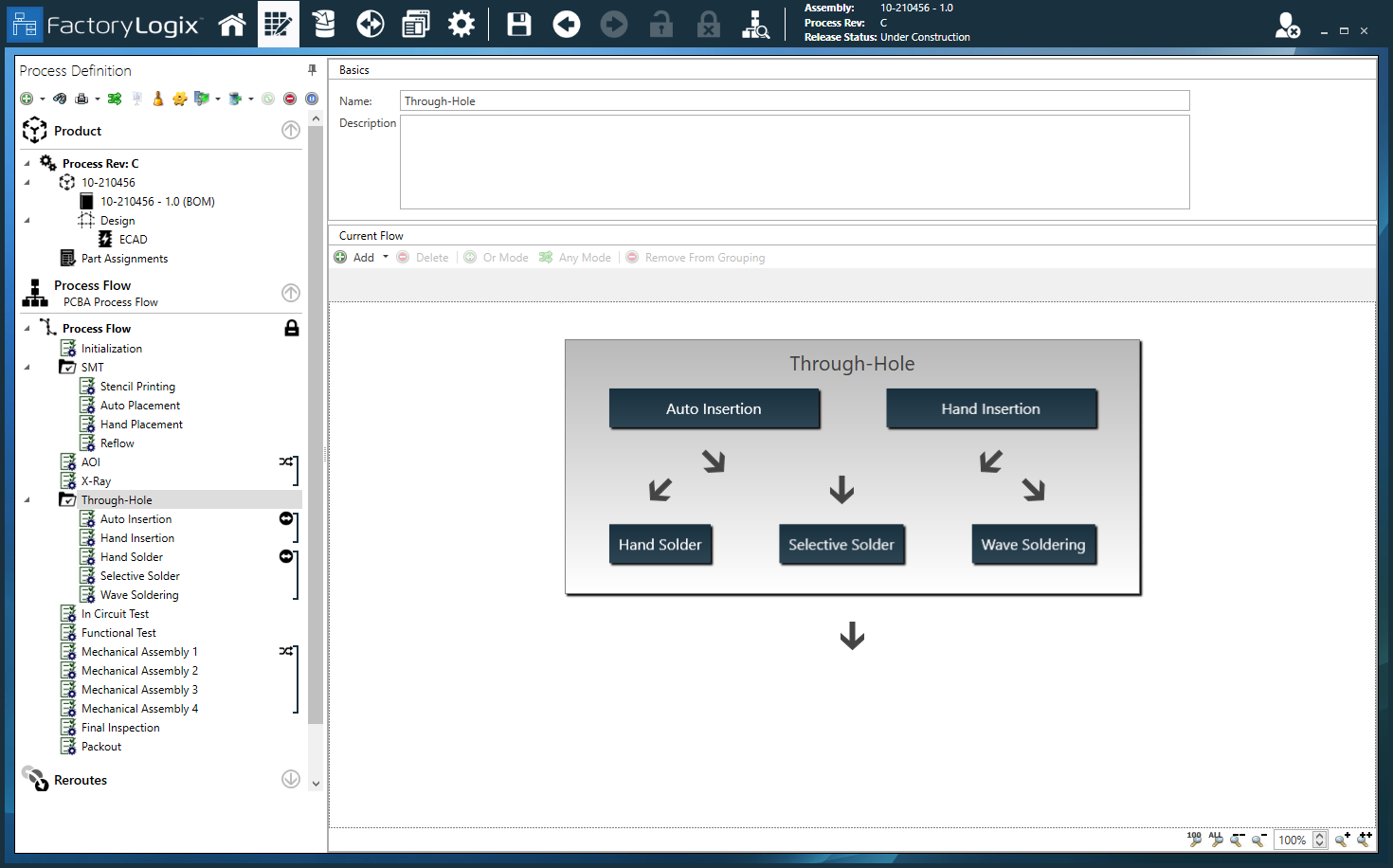

Die folgende Abbildung zeigt eine Durchsteck-Vorgangsgruppe, die Vorgänge zum automatischen Einstecken und manuellen Einstecken sowie Vorgänge zum manuellen Löten, selektiven Löten und Wellenlöten enthält.

Operation Aliasing

Operation Aliasing ermöglicht es den Prozessingenieuren, ähnliche Vorgänge aus einem oder mehreren Prozessabläufen für Berichtszwecke zu gruppieren. Beispielsweise könnten mehrere Inspektionsvorgänge wie AOI, manuelle Inspektion und Endkontrolle alle mit einem Alias Inspektion versehen werden. Nach der Zuweisung können Berichte unter dem Alias "Inspektion" erstellt werden, der alle drei Vorgänge berücksichtigt, anstatt jeden Vorgang manuell im Bericht angeben zu müssen.
