Gadgets für Vorlagen der Benutzeroberfläche

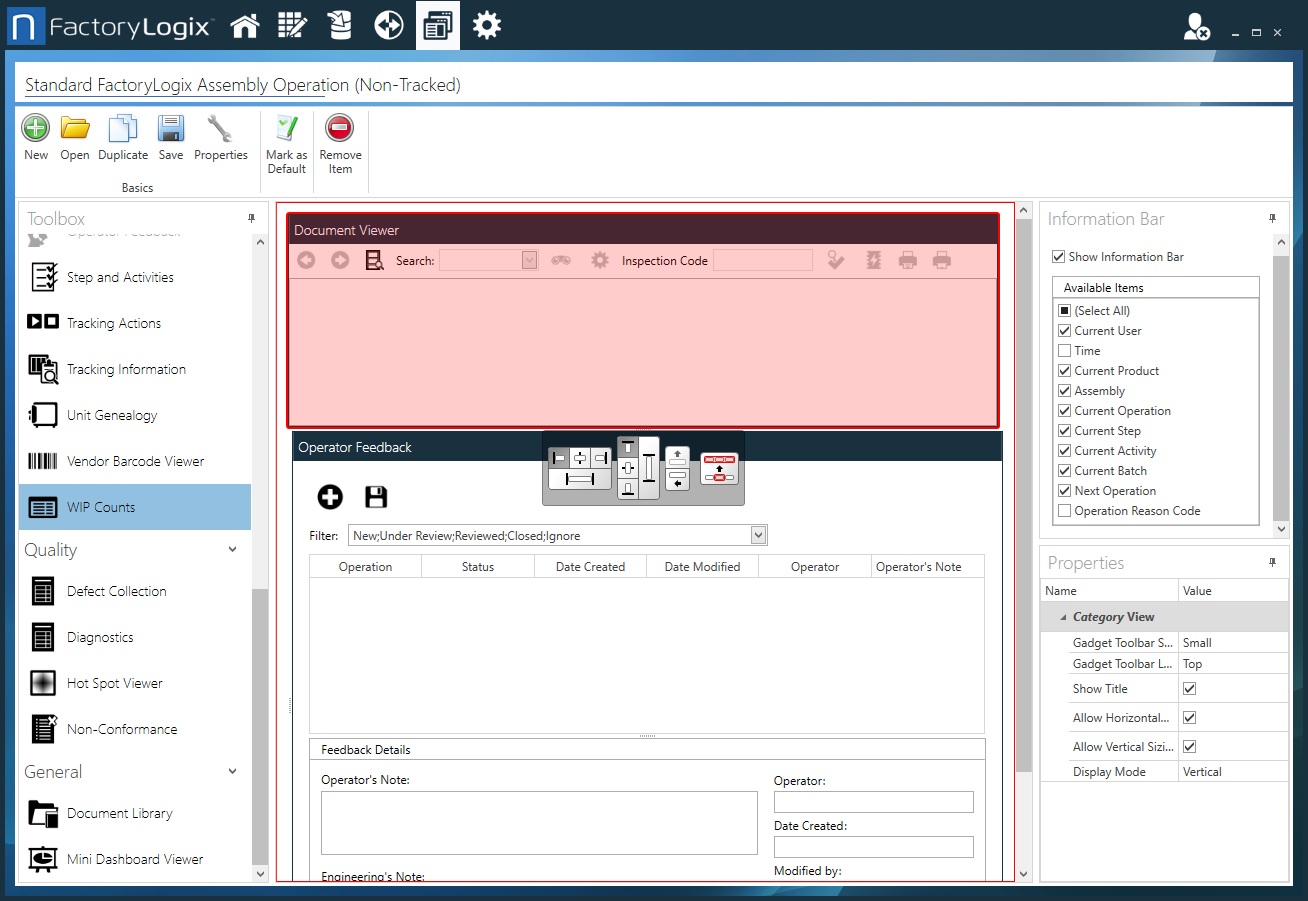

Wenn Sie eine Vorlage für die Benutzeroberfläche erstellten, können Sie mit der Drag and Drop-Funktion Gadgets von der linken Seite des Fensters (Symbolleiste) auf die Vorlage ziehen, um verschiedene Aspekte eines Schrittes oder eines Vorgangs als wieder verwertbare Vorlage festzulegen. Wenn Sie ein Gadget im Vorlagenfenster auswählen, wird der Bereich Eigenschaften auf der rechten Seite, Ihnen die konfigurierbaren Eigenschaften dafür anzeigen, wie dieses Gadget in der Vorlage aussehen wird ( Aussehen, Größe, Titel, etc.).

Wichtig

Generell sollte eine Vorlage für die Benutzeroberfläche (mindestens) diese Gadgets für einen Vorgang beinhalten:

Arbeitsbereich Aktivitäten, um sämtliche Aktivitäten zu einem Vorgang anzuzeigen.
Aktivitäts-Navigator, zur Navigation durch den Arbeitsfluss für die Aktivitäten eines Vorgangs
Rückverfolgungsaktionen, um die Arbeit an einem Produkt oder einer Baugruppe zu beginnen und zu stoppen
WIP Zähler zeigt den Produktstatus an

Folgende Tabellen beschreiben die Funktion der einzelnen Gadgets in einer Vorlage für die Bedieneroberfläche.

Grundlegende Gadgets

Grundlegende Gadgets	Beschreibung
	Kennzeichnet Gadgets oder Teile der Bedieneroberfläche zu Informationszweckende der Bediener.
	Fügt ein vertikales Trennzeichen in eine Symbolleiste ein.
	Zeigt eine virtuelle Symbolleiste an, die andere Gadgets/Funktionen enthält, ohne zusätzlichen Platz in der Vorlage einzunehmen. Gadgets, die Sie auf die Symbolleiste ziehen, werden in einem Popup-Fenster geöffnet.

Standard-Gadgets

Standard-Gadgets	Name	Beschreibung
	Aktivitäts-Navigator-Gadget	Zeigt die Liste der aufeinanderfolgenden Aktivitäten für einen ausgewählten Schritt an. Die Mitarbeiter in der Fertigung verwenden dieses Gadget, um in Production von einer Aktivität zur nächsten zu gelangen.
	Gadget Stücklistenblock	Fügt eine Stücklistentabelle mit Spalten für Farbe, Referenz, Teilenummer, Menge und Beschreibung ein.
	Gadget Details zur Stückliste	Zeigt detaillierte Informationen zu einzelnen Bauteilen an.
	Gadget Ansicht Stückliste	Zeigt eine Stückliste (BOM) an.
	Gadget Dokumentanzeige	Zeigt die mit der ausgewählten Aktivität oder dem ausgewählten Schritt verbundenen Baugruppendokumente (Text, Bilder und/oder Videos) an. Hinweis Die globale Option Standardmodus für Fehler festlegen steuert, ob die Symbolleisten-Schaltfläche Dokumentanzeige aktiviert oder deaktiviert ist. Wenn die globale Option ausgewählt ist, kann ein Bediener in der Produktion Fehler erstellen, indem er in die Dokumentanzeige klickt. Weitere Informationen finden Sie unter Gadgets für Vorlagen der Benutzeroberfläche .
	Gadget Indirekte Zeiterfassung	Ermöglicht es einem Bediener, Tracking-Codes und Mengen einzurichten.
	Gadget zur Kennzeichnung der Materialhistorie	Zeigt in einer FactoryLogix Materialverwaltung Implementierung die Material-UID-Etiketten an, die während der aktuellen Sitzung produziert oder generiert wurden.
	Gadget Linienüberwachung	Ermöglicht einem Bediener die Überwachung einer Produktionslinie und Einsicht in den Status einzelner Arbeitsstationen.
	Gadget Material anfordern	Wird verwendet, um zusätzliche Materialien aus dem Lager anzufordern. Wird hauptsächlich in FactoryLogix-Materialmanagement-Implementierungen verwendet, kann aber auch zum Senden von E-Mails an Lagerpersonal verwendet werden.
	Gadget „Material einrichten“	Materialien und Werkzeuge angeben, die an einem Arbeitsplatz oder einer Arbeitsstation vorhanden sind, um sie nachverfolgen zu können.
	Gadget zum Spleißen von Material	Verbindet zwei oder mehr UIDs miteinander – wird in der Regel verwendet, um zwei SMT-Rollen zu einer einzigen UID zu spleißen.
	Operator Feedback Gadget	Ermöglicht einem Bediener, Feedback zu einem Vorgang zu geben und zu speichern.
	Gadget zu Schritten und Aktivitäten	Kombiniert die Funktionen der Gadgets „Aktivitätsnavigator“ und „Aktiver Arbeitsbereich“.
	Gadget „Aktionen verfolgen“	Fügt die Schaltflächen „Start“, „Fertig“ und „Löschen“ zur Vorlage für WIP-Tracking-Funktionen in der Fertigung hinzu.
	Gadget für Sendungsverfolgungsinformationen	Zeigt Barcodes von Einheiten an, die mit dem aktuellen Vorgang aus Sicht der WIP-Verfolgung verbunden sind. Alle Baugruppen, die diesen Vorgang durchlaufen haben, können hier angezeigt werden. Hinweis Das Gadget „Verfolgungsinformationen” sollte nur als Teil einer Symbolleiste verwendet und bei Bedarf geöffnet werden. Es sollte nicht in einer Bedienerschnittstellenvorlage außerhalb einer Symbolleiste verwendet werden, da dies die Leistung beeinträchtigen kann.
	Gadget Genealogie von Einheiten	Zeigt die Montagebeziehungen zwischen Panels und Schaltkreisen oder zwischen Unterbaugruppen und übergeordneten Baugruppen an.
	Gadget „Lieferanten-Barcode-Viewer“	(Spezifisch für Funktionen in FactoryLogix Materials Management) Steuert den Wareneingang, indem es den Bedienern die Barcodes oder Felder auf einem Lieferantenetikett anzeigt, die für eingehende Materialien erforderlich sind.
	Gadget „WIP-Zählungen”	Zeigt die WIP-Mengen des aktuellen Vorgangs an (z. B. benötigt, bestanden, fehlgeschlagen).

Gadgets bezüglich der Qualität

Gadgets bezüglich der Qualität	Beschreibung
	Vereinfach die Erfassung von Qualitätsdaten aus der Fertigung. Eine Liste vordefinierter Prüfcodes ermöglicht es dem Prüfer, Fehleranzeigen an Baugruppen und Dokumenten für Nacharbeits- und Reparatur-Arbeiten zu kennzeichnen.
	(eCAD-spezifisch) Ermöglicht es dem Diagnosetechniker, Leiterbahnen und Netze innerhalb einer Leiterplattenbaugruppe zur Fehlersuche anzuzeigen. Hinweis FactoryLogix kann Netze und Leiterbahnen aus folgenden CAD-Dateiformaten importieren: GENCAD, ODB++ und PadsPowerPCB.
	Zeigt eine grafische Darstellung einer Leiterplatte mit farblich gekennzeichneten Bereichen, die die Fehlerdichte und -historie anzeigen.
	Zeigt Informationen über Abweichungen an, die im Administrativen Qualitätsmanagement (AQM) von FactoryLogix erstellt wurden, einschließlich des Namens, des Stauts, Profils und Ersteller. Außerdem können Sie Abweichungen erstellen und öffnen und nach diesen suchen.

Allgemeine Gadgets

Allgemeine Gadgets	Beschreibung
	Bietet dem Bediener Zugriff auf die globale Dokumentenbibliothek für häufig verwendetet Dateien.
	Zeigt ein Mini-Dashboard an, welches im iMonitor Designer erstellt wurde. Dashboards werden in Echtzeit aktualisiert.
