Composer 3D-Objekte in der Fertigung

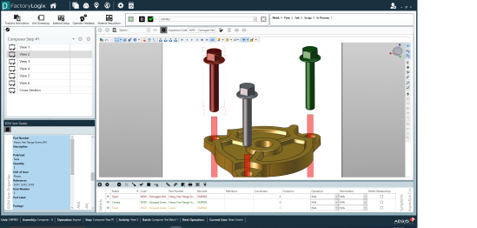

Wenn eine Einheit in FactoryLogix Operations gestartet wird, wird standardmäßig die mit der ersten Aktivität verknüpfte Composer-Ansicht im Document Viewer angezeigt.

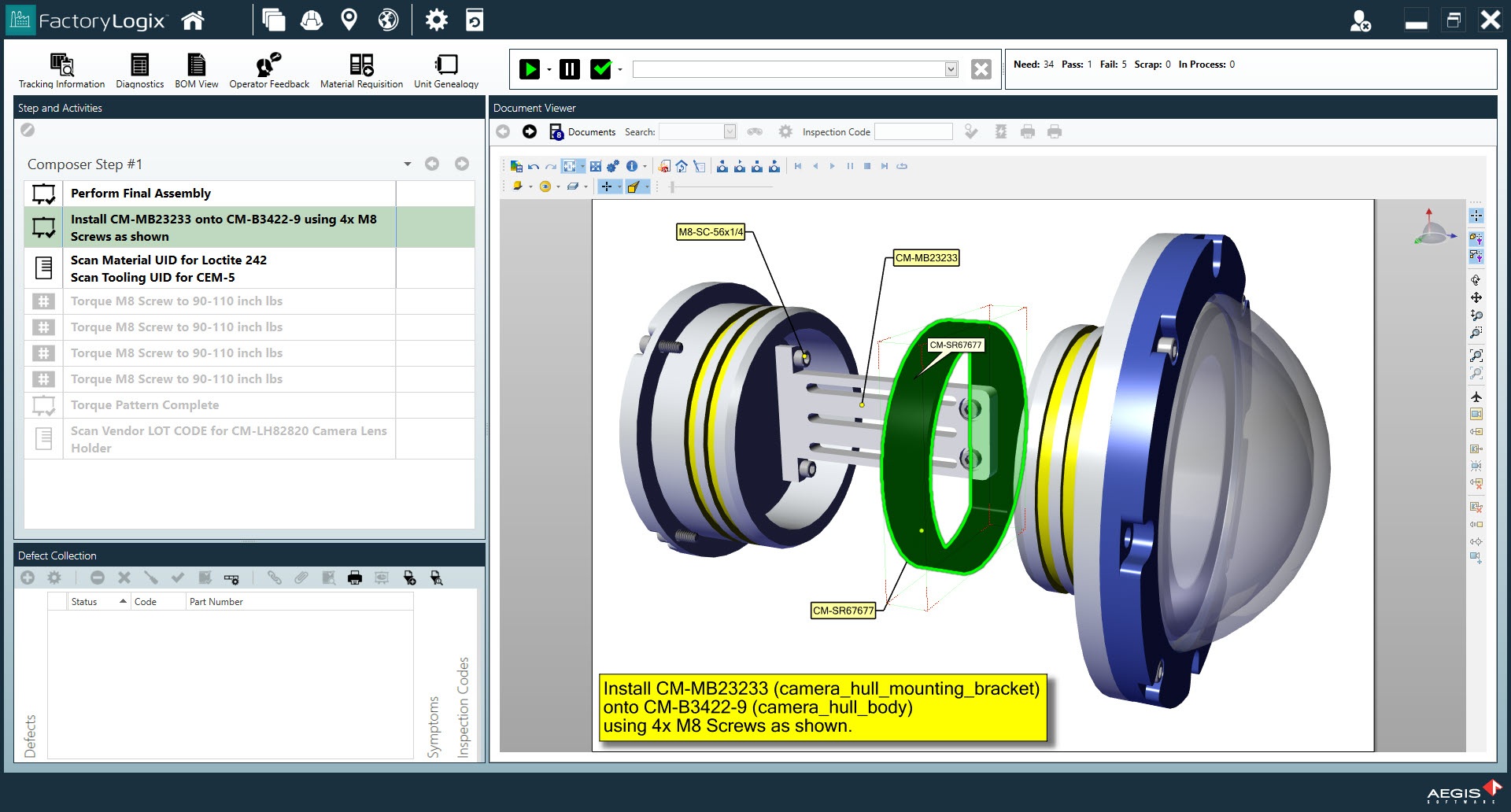

Beim Durchlaufen der Aktivitäten wird automatisch der definierte animierte Übergang von der vorherigen Composer-Ansicht zur ausgewählten Ansicht abgespielt. Wenn mehr als eine Ansicht mit der ausgewählten Aktivität verknüpft ist (d. h. mehrere Ansichten für eine einzelne Aktivität gruppiert sind), fügt der Document Viewer eine Schaltfläche „Abspielen“ hinzu, um die Übergänge der ausgewählten Ansichten zu animieren, und bietet ein Kombinationsfeld, in dem Sie manuell eine bestimmte Ansicht auswählen können.

Durch Auswahl eines Bauteils (nur in der Pro-Version) werden die Bauteilzuweisungen verwendet und das ausgewählte Bauteil wird im Stücklisten-Viewer hervorgehoben. Sie können mit dem 3D-Objekt interagieren, indem Sie alle Werkzeuge und Funktionen verwenden, die in der Composer Player-Software vorhanden sind.

Ausführliche Informationen zu SOLIDWORKS Composer, einschließlich Support und Dokumentation, finden Sie unter https://my.solidworks.com/.
