Zuordnung von 3D-CAD-Teilen zu Stücklistenpositionen und Sachnummern

Nach dem Importieren einer 3D-CAD-Baugruppe und von Konstruktionsdateien können Sie auf der Registerkarte "Stücklistenbeziehung" im Fenster "Prozessdefinition" die Stücklistenpositionen den einzelnen Bauteilen der Baugruppe zuordnen.

1. Wählen Sie im Fenster Prozessdefinition die Registerkarte Stücklistenbeziehung.

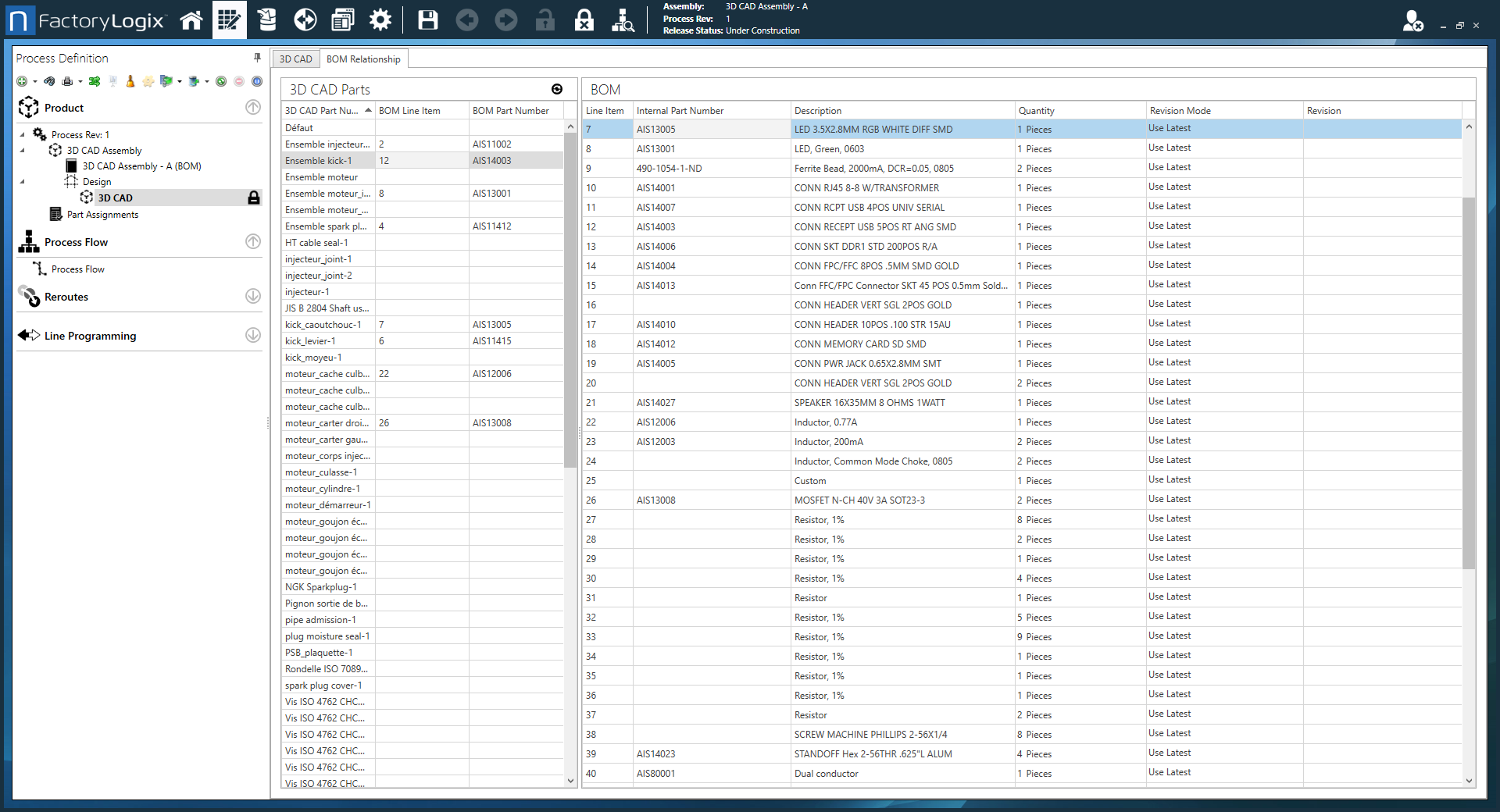

   3D CAD-Bauteile sind auf der linken Seite aufgelistet; Stücklistenpositionen auf der rechten Seite.


2. Wählen Sie in der Spalte 3D CAD-Bauteile eine Sachnummer oder einen Namen aus.

3. Anschließend gehen Sie folgendermaßen vor:

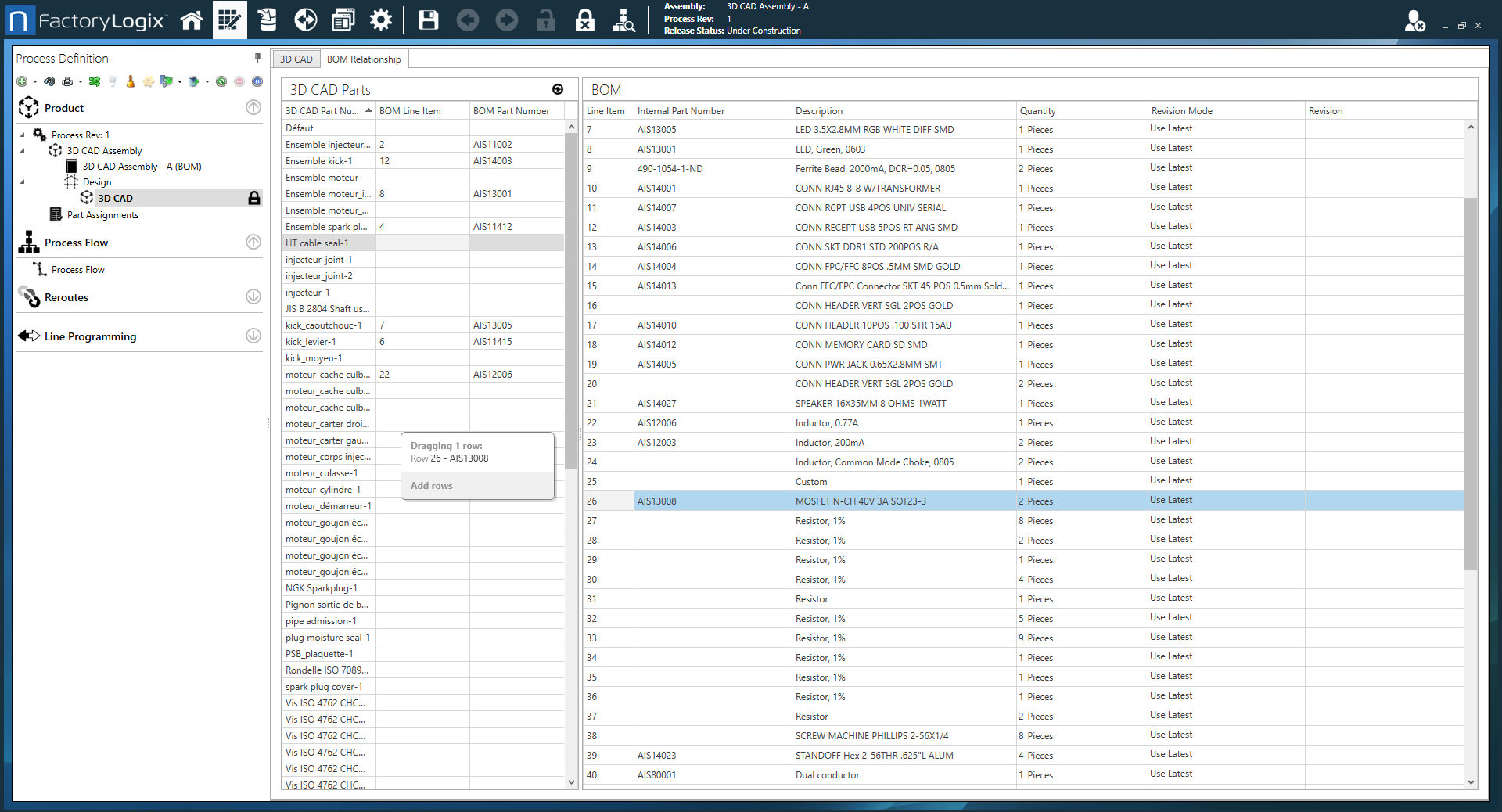

   • Ziehen Sie per Drag and Drop eine Stücklistenposition von der rechten Seite des Fensters in die Spalte Stücklistenposition auf der linken Seite.

   • Wählen Sie die Dropdown-Liste in der Spalte Stücklistenposition, um die Stücklistenposition auszuwählen, die mit der Sachnummer der 3D-CAD verknüpft ist und drücken Sie anschließend die Tabulatortaste.

     Sie Spalte Stückliste Sachnummer füllt die korrekte Sachnummer aus, die mit der von Ihnen gewählten Stücklistenposition verknüpft ist.









4. Fahren Sie mit der Zuordnung von Stücklistenpositionen zu den Sachnummern der 3D-CAD fort.
