Vergrößerungswerkzeuge für ECAD-Dateien
Mit der Zoom-Symbolleiste am unteren Rand des Prozessdefinitionsfensters können Sie Teile von ECAD-Dateien zoomen, um einzelne Leiterplattenelemente genauer zu betrachten.


Zoom-Optionen

Schaltfläche | Beschreibung |
---|---|
![]() Zoom-Sperre | Sperrt die ECAD-Ansicht mit dem aktuellen Zoomfaktor. Wählen Sie die Schaltfläche erneut, um die Zoomstufe freizugeben. |
![]() Zoom Marquee | Wählen Sie die Schaltfläche Zoom Marquee und ziehen Sie dann ein Rechteck um den Teil der ECAD-Datei, den Sie vergrößern möchten. Wenn Sie die Maustaste loslassen, wird der ausgewählte Bereich vergrößert. |
![]() Zoom 100% | Stellt die ECAD-Ansicht nach dem Vergrößern oder Verkleinern wieder auf 100% ein. |
![]() Zoomen anpassen | Passt das gesamte ECAD nach dem Vergrößern oder Verkleinern in das aktuelle Fenster ein. |
![]() Zoomstufe um 50% verringern | Verringert die aktuelle Zoomstufe um 50 %. |
![]() Zoomstufe um 25% verringern | Verringert die aktuelle Zoomstufe um 25%. |
![]() Zoom-Prozentsatz | Das Steuerelement Zoom-Prozentsatz zeigt die aktuelle Zoomstufe an. Verwenden Sie die Auf- und Abwärtspfeile, um den Prozentsatz der Zoomstufe in 1%-Schritten zu ändern. (Sie können auch den aktuellen Prozentsatz auswählen und einen neuen Prozentsatz in das Feld eingeben). |
![]() Zoomstufe um 25% vergrößern | Vergrößert die aktuelle Zoomstufe um 25%. |
![]() Zoomstufe um 50% vergrößern | Vergrößert die aktuelle Zoomstufe um 50%. |
Detail der Zoomfunktion

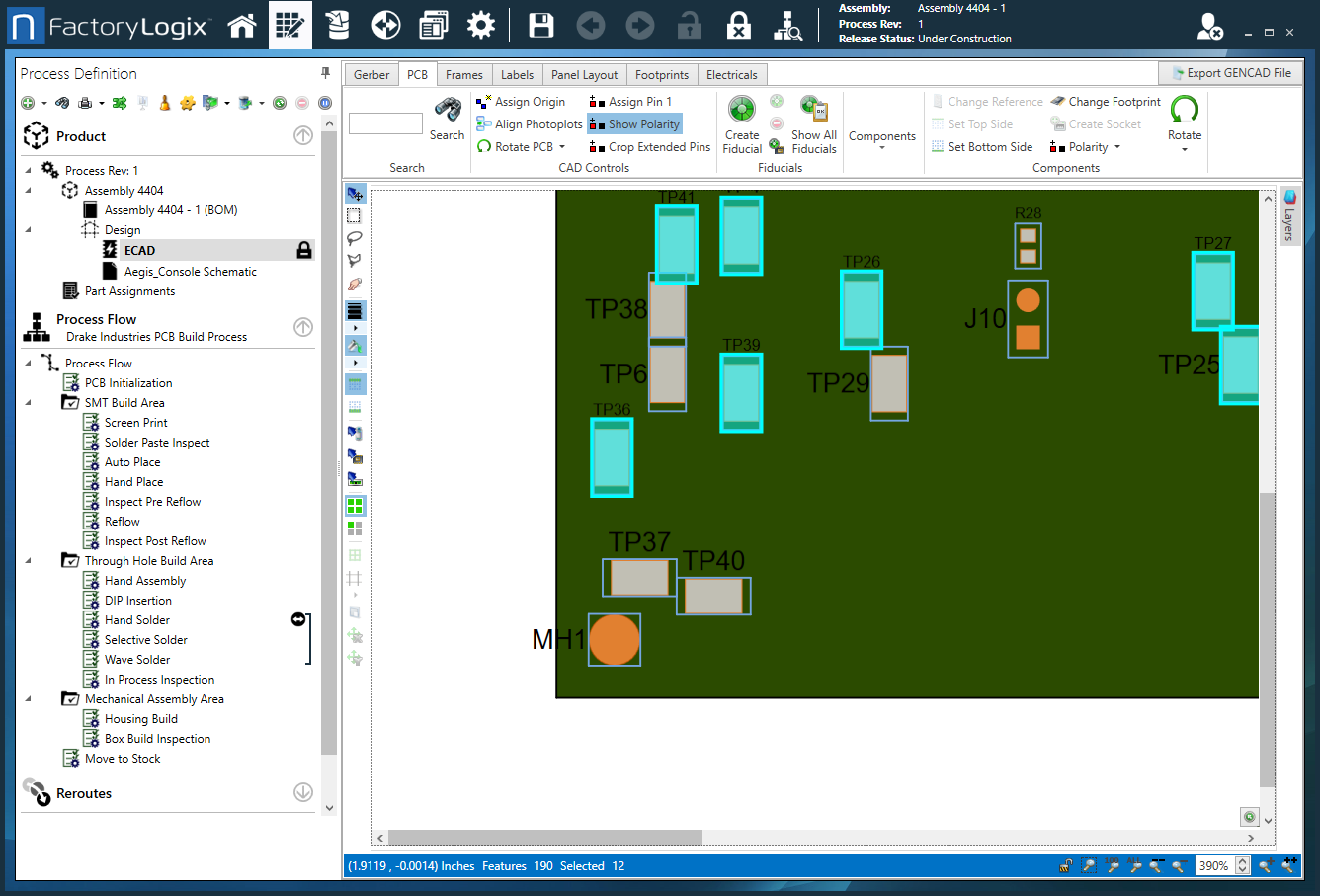

Auf der linken Seite der Zoom-Symbolleiste werden die folgenden Informationen angezeigt, die sich dynamisch ändern, wenn Sie den Cursor in der ECAD-Datei bewegen und verschiedene Zoom-Optionen auswählen:
Die X,Y - Koordinaten des Cursors
Merkmale - Die Gesamtzahl der Merkmale in der ECAD-Datei
Ausgewählt - Die aktuelle Anzahl der ausgewählten (hervorgehobenen) Features in der ECAD-Datei
