Verbesserte Funktionen von alternierenden Sachnummern in NPI und Produktion

Alternierende interne Sachnummern (Alternierenden IPNs) beinhalten in den folgenden Bereichen von FactoryLogix diese Funktionen:

  • Fehlererstellung (Produktion)

  • Aktivität zur Materialerfassung (NPI)

  • Aktivität Erfassen einer Unterbaugruppe (NPI)

  • Verarbeitung von Stücklisten (NPI)

Fehlererstellung

Wenn Sie einen neuen Fehler in der Clientanwendung Produktion erstellen, bietet Ihnen das Dialogfeld Defekt hinzufügen die Möglichkeit, den Defekt auf drei Arten zu erfassen: Nach Referenz, Nach Sachnummer oder Nach Baugruppe. Wenn Sie Nach Referenz oder Nach Sachnummer auswählen, wird Ihnen eine weitere Dropdown-Liste Alternierende Sachnummer angezeigt.

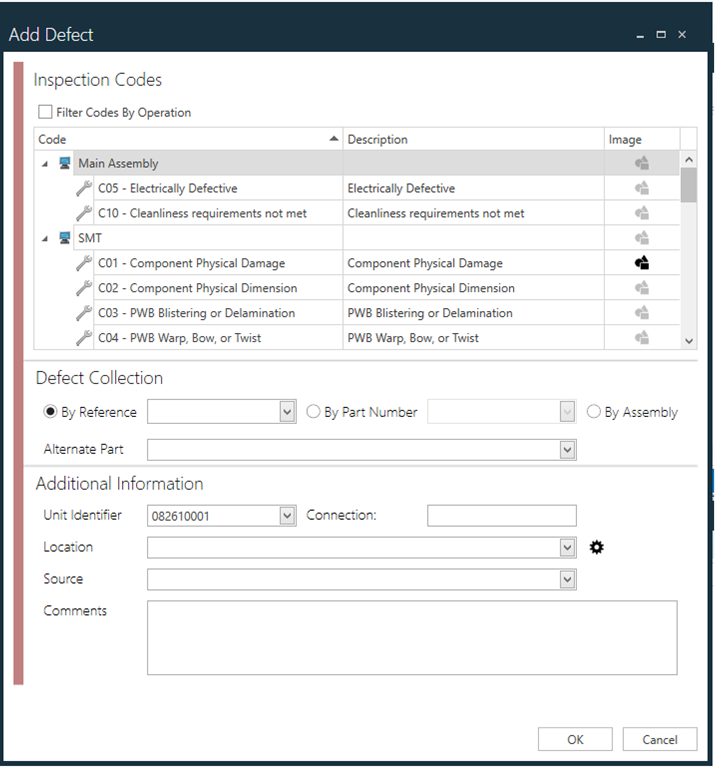

Add Defect dialog

Methode zur Fehlererfassung

Beschreibung

Nach Referenz

Wenn Sie Nach Referenz auswählen, wird Ihnen eine Dropdown-Liste aller Positionen der Stückliste angezeigt. Wenn Sie auf OK klicken, wird ein einzelner Fehler an der identifizierten Stelle innerhalb der Einheit erfasst.

Optionen der alternierenden Sachnummer

Wenn Sie Nach Referenz auswählen, wird eine Dropdown-Liste mit allen alternierenden Sachnummern für diesen Bereich angezeigt. Die alternierenden Sachnummern werden wie folgt bestimmt:

  • Wenn der globale Einstellungswert für die Strategie Alternierende IPN auf Für jede Sachnummer eine globale alternierende IPN erhalten gesetzt ist, enthält die Dropdown-Liste die alternierenden Sachnummern für die Revision der Sachnummer, wie sie durch den in der Stückliste angegebenen Revisionsmodus bestimmt wird (wie in der globalen Bauteilbibliothek angegeben).

  • Wenn der globale Einstellungswert Strategie Alternierende Sachnummer auf Für jede alternierende Sachnummer eine alternierende Sachnummer auf Stücklistenebene erhalten gesetzt ist, beinhaltet die Dropdown-Liste die alternierenden Sachnummern, wie für die Stücklistenposition für den identifizierten Bereich festgelegt.

Hinweis

Zusätzliche Informationen darüber, wie Sie die globalen Einstellungen ändern, finden Sie unter Globale Optionen in FactoryLogix.

Nach Sachnummer

Wenn Sie Nach Sachnummer wählen, wird eine Dropdown-Liste aller primären Sachnummern in der Stückliste angezeigt. Wenn Sie im Dialogfeld OK wählen, wird für jede Stelle innerhalb der Einheit, an der diese Sachnummer in der Stückliste als Primärsachnummer angegeben ist, ein separater Fehler aufgezeichnet.

Optionen für alternierende Sachnummern

Wenn Sie Nach Sachnummer auswählen wird Ihnen eine Dropdown-Liste Alternierende Sachnummer angezeigt, die alle alternierenden Sachnummern für diese Sachnummer beinhalten. Alternierende Sachnummern werden wie folgt bestimmt:

  • Wenn der globale Einstellwert für die alternative IPN-Strategie so eingestellt ist, dass für jede Sachnummer eine globale alternative IPN gepflegt wird, enthält die Dropdown-Liste die alternativen Sachnummern für die in der globalen Bauteilbibliothek angegebene Sachnummer.

  • Wenn der globale Einstellungswert für die alternative IPN-Strategie so eingestellt ist, dass für jede Sachnummer eine alternative IPN auf Stücklistenebene gepflegt wird, enthält die Dropdown-Liste die alternativen Sachnummern, wie sie für die erste gefundene Stücklistenposition angegeben sind, wobei die primäre Sachnummer auf der Stücklistenposition die identifizierte Sachnummer ist.

    Diese Fehler werden anhand von Positionen gemäß der Stückliste und nicht unter Bezugnahme auf eventuell aufgezeichnete Platzierungsinformationen (Rückverfolgung) aufgezeichnet.

Hinweis

Zusätzliche Informationen darüber, wie Sie die globalen Einstellungen ändern, finden Sie unter Globale Optionen in FactoryLogix.

Hinweis

Diese Lösung setzt voraus, dass, wenn eine Sachnummer auf mehr als einer Stücklisteposition definiert ist, jede Stücklistenposition mit dieser Sachnummer auch die selbe Liste von alternierenden Sachnummern aufweist.

Aktivität - Erfassen von Material

Mit der Aktivität Erfassen von Material in NPI können Sie Bestände erfassen, deren Sachnummer eine zulässige alternierende Sachnummer für die in der Stückliste bestimmte Sachnummer ist. Wie die zulässige alternierende Sachnummern bestimmt werden, hängt von dem globalen Einstellungswert der alternierenden IPN-Strategie ab:

  • Wenn die globale Einstellung auf Für jede Sachnummer eine alternierende IPN erhalten gesetzt ist, beinhalten die zulässigen Sachnummern für eine Stückliste:

    • Die in der Stücklistenposition bestimmte Revision der Sachnummer

    • Sämtliche anderen Revisionen der in der Stückliste bestimmten Sachnummer, die durch den Revisionsmodus erlaubt sind

    • Die in der globalen Bauteilbibliothek aufgeführten alternierenden Sachnummern für die Revisionen der in der Stücklistenposition identifizierten Sachnummer

Hinweis

Wenn der Revisionsmodus einer Stücklistenposition so beschaffen ist, dass mehr als eine Revision der angegebenen Sachnummer gültig ist, umfassen die zulässigen alternierenden Sachnummern für die Stücklistenposition alle alternierenden Sachnummern, die für alle gültigen Revisionen des Bauteils, wie in der Stückliste angegeben, definiert sind.

Beispiel: Als Beispiel nehmen wir eine Stücklistenposition mit einer Sachnummer A und einer Revision 3. Der Revisionsmodus ist auf Spezifisch oder neuer anwenden gesetzt. Bei der Bestimmung der zulässigen Sachnummern lässt das System den Bestand von Bauteil A Rev. 3 plus den Bestand jeder Sachnummer zu, die als Alternierend zu Bauteil A Rev. 3 aufgelistet ist. Außerdem lässt das System den Bestand von Bauteil A Rev. 4 zu (da es sich hierbei um eine neuere Version der Sachnummer, die in der Stückliste bestimmt ist, handelt) plus den Bestabd jeder Sachnummer, die als alternierend zu Bauteil A Rev. 4 aufgelistet ist.

  • Wenn die globale Einstellung so gesetzt ist, dass für jede Sachnummer eine alternierende IPN auf Stücklistenebene gepflegt wird, umfassen die zulässigen Sachnummern für eine Stücklistenposition:

    • Die in der Stücklistenposition bestimmte Revision der Sachnummer

    • Sämtliche anderen Revisionen der in der Stückliste bestimmten Sachnummer, die durch den Revisionsmodus erlaubt sind

    • Die für die Stücklistenposition aufgeführten alternierenden Sachnummern

Hinweis

Zusätzliche Informationen darüber, wie Sie die globalen Einstellungen ändern, finden Sie unter Globale Optionen in FactoryLogix.

Aktivität Unterbaugruppe

Die Aktivität Unterbaugruppe in NPI gleicht in ihrer Funktion der Aktivität zur Materialerfassung; sie ermöglicht es den Lagerbestand zu erfassen, dessen Sachnummer eine zulässige alternierende Sachnummer für die in der Stückliste bestimmte Sachnummer ist. Wie bei der Aktivität zur Materialerfassung wird der Ort der zulässigen alternierenden Bauteile vom globalen Einstellwert der alternativen IPN-Strategie bestimmt.

Hinweis

Zusätzliche Informationen darüber, wie Sie die globalen Einstellungen ändern, finden Sie unter Globale Optionen in FactoryLogix.

Verarbeiten der Stückliste

Zu den folgenden Stücklistenverarbeitungsfunktionen wurden zusätzliche Funktionen für alternierende Sachnummern hinzugefügt.

Eine Stückliste aus einer Datei importieren

Wenn man mit der Clientanwendung NPI eine Stückliste aus einer Datei hochlädt, muss ein Bediener die Spalten der Stücklistendatei den Feldwerten von FactoryLogix zuordnen (Eine Zeile den Spaltenüberschriften zuordnen). Die Liste der Feldwerte umfasst:

  • IPN & Beschreibung

  • Herstellersachnummer & Beschreibung Herstellersachnummer

  • Kundensachnummer & Beschreibung Kundensachnummer

  • Lieferantensachnummer & Beschreibung Lieferantensachnummer

  • Alternierende IPN

  • Beschreibung Alternierende IPN

Eine Stückliste aus V7 importieren

Import From V7 button in NPI

Die Funktion Import aus V7 beinhaltet einen Stücklistenimport als Teil dieses Imports eines Prozesses aus einer Fusion/v7-Installation. Wenn Sie eine alternierende Sachnummer importieren mit der Funktion "Import aus V7 importieren", ist die Beschreibung des Bauteils enthalten.

Eine Stückliste als Teil des Prozessimports aus FLX importieren

Import From FLX button in NPI

Die Funktion Import aus FLX in NPI beinhaltet einen Stücklistenimport als Teil des Prozessimports aus einer anderen FactoryLogix-Installation. Wenn Sie alternierende Sachnummern importieren mit der Funktion Aus FLX importieren, sind die Bauteilbeschreibungen beinhaltet.

Synchronisierung der Stückliste mit der Bauteilbibliothek

Unter Optionstyp: Veröffentlichung der Stückliste - Synchronisierung wurde der Liste der Einstellungen für die Stücklistenverwaltung eine globale Option hinzugefügt. Die Einstellung Synchronisierung der alternierenden Sachnummer (Alt. IPN) legt fest, wie importierte alternierende Bauteilinformationen verwendet werden, um die globale Bauteilbibliothek während der Veröffentlichung der Stückliste zu aktualisieren. Wie bei den Einstellungen IPN, CPN, MPN und VPN Synchronisierung, hat die Einstellung folgende Werte:

  • Niemals überschreiben

  • Immer überschreiben

  • Nur fehlende Informationen aktualisieren (Standardwert)

  • Eingabeaufforderung Benutzer (Seite-an-Seite-Vergleich)

Hinweis

Zusätzliche Informationen darüber, wie Sie die globalen Einstellungen ändern, finden Sie unter Globale Optionen in FactoryLogix.

Datenquelle CAD-Stückliste

Die Ergebnisse aus der CAD-BOM-Datenquelle umfassen alternierende Sachnummern und die Beschreibung für jede derzeit gemeldete alternative Sachnummer.

BOM Viewer Benutzeroberfläche-Gadget

BOM Viewer operator interface gadget

Wenn Sie das Gadget BOM-Viewer Benutzeroberfläche verwenden, stehen Ihnen zwei Spalten zur Verfügung.

  • Alternierende Sachnummer - Wenn diese Option ausgewählt ist, werden Ihnen sämtliche alternierenden Sachnummern für die Stücklistenposition angezeigt.

  • Alternierende Sachnummer mit Beschreibung - Wenn diese Option ausgewählt ist, werden Ihnen sämtliche alternierenden Sachnummern mit der dazugehörigen Bauteilbeschreibung (in Klammern angezeigt) für die Stücklistenpositionen angezeigt.

Wenn eine Stücklistenposition mehr als eine alternierende Sachnummer hat, werden die Werte verkettet, jeweils durch ein Komma getrennt.

BOM Block Benutzeroberflächen-Gadget

BOM Block operator interface gadget

Wenn Sie das Gadget BOM-Block Benutzeroberfläche verwenden, steht Ihnen eine neue Spalte zur Verfügung.

  • Alternierende Sachnummer mit Beschreibung - Wenn diese Option gewählt wurde, werden sämtliche alternierenden Sachnummern mit der dazugehörigen Bauteilbeschreibung (in Klammern angezeigt) für die Stücklistenposition angezeigt.

Wenn eine Stücklistenposition mehr als eine alternierende Sachnummer hat, werden die Werte verkettet, jeweils durch ein Komma getrennt.

BOM Block (Registerkarte Visualisierungseditor)

Wenn Sie im Fenster Prozessdefinition von NPI die Registerkarte Visualisierungseditor verwenden, stehen Ihnen nun zwei Spalten zur Verfügung:

  • Alternierende Sachnummer - Zeigt die Spalte BOM Block mit alternierenden Sachnummern für die Stücklistenpositionen an.

  • Alternierende Sachnummer mit Beschreibung - Zeigt die Spalte BOM Block mit alternierenden Sachnummern und den dazugehörigen Beschreibungen in Klammer für die Stücklistenposition an

Wenn eine Stücklistenposition mehr als eine alternierende Sachnummer hat, werden die Werte verkettet, jeweils durch ein Komma getrennt.
