Mit dem Steuerelement Navigation/Würfel arbeiten

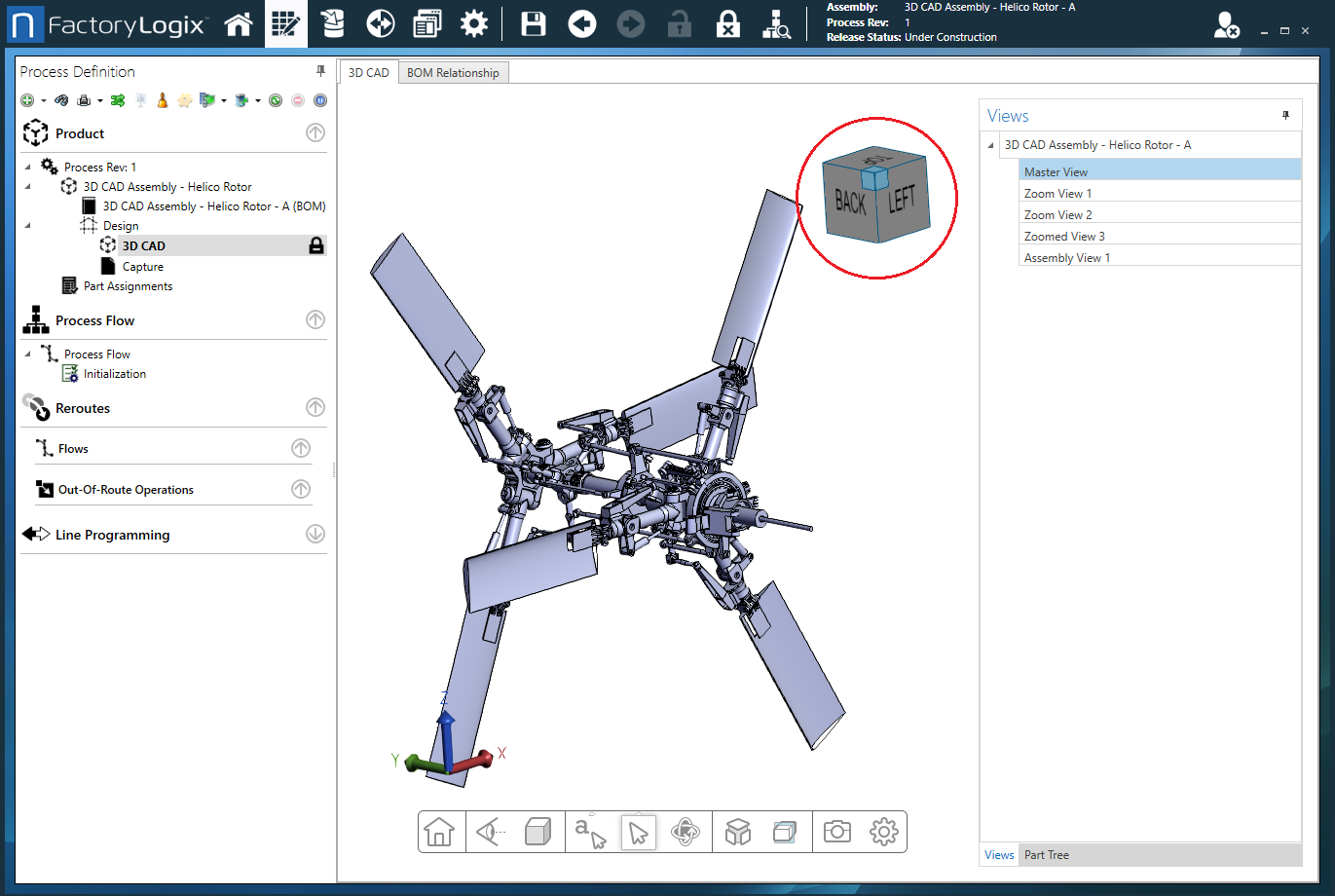

Wenn Sie im Fenster Prozessdefinition mit 3D-CAD-Dateien arbeiten, können Sie das Steuerelement Navigation/Würfel verwenden, um das Bild zu drehen oder zu verschieben. Dieses Steuerelement zeigt Ihnen die Flächen der Baugruppe (Oben, Unten, Links, Rechts, Vorderseite, Rückseite) an.

Hinweis

Sie können auch die Symbolleiste (Menüoptionen der Kamera) verwenden, um die Ausrichtung einer Baugruppe im Prozessdefinitionsfenster zu ändern.

  1. Setzen Sie den Cursor auf das Steuerelement Navigation/Würfel. Beachten Sie das blaue Quadrat, das sich bewegt, wenn Sie den Cursor bewegen. Wählen Sie den folgenden Link aus, um ein kurzes Video anzusehen, das das Cube-Steuerelement in Aktion zeigt.



  2. Klicken Sie auf eine Fläche der Baugruppe (Oben, Unten, Links, Rechts, Vorderseite, Rückseite), um die Baugruppe neu auszurichten.

Tipp

Sie können auch die Ausrichtung einer Baugruppe ändern, indem Sie den Cursor an einer beliebigen Stelle im Fenster positionieren, die Maustaste gedrückt halten und dann die Maus bewegen. Es wird Ihnen dann die betreffende Fläche der Baugruppe angezeigt.
