Importieren eines grafischen Hilfsmittels aus einer V7 Fusion-Datenbank oder einer *.cpf-Datei

In diesem Thema wird erläutert, wie Sie Arbeitsanweisungen aus einem bestehenden V7-Prozess innerhalb eines bestehenden FactoryLogix-Prozessablaufs erstellen.

  1. Melden Sie sich bei der NPI-Client-Anwendung an.

  2. Öffnen Sie eine bestehende FactoryLogix Prozessdefinition, die eine oder mehrere Vorgänge enthält.

  3. Doppelklicken Sie auf einen Vorgang im Prozessablauf, um ihn zur Bearbeitung auszuchecken.

  4. Fügen Sie dem Vorgang einen neuen Schritt hinzu. (Vergleiche Einführung: Schritt-Typen für Vorgänge.)

  5. Fügen Sie dem neuen Schritt eine neue Aktivität hinzu. (Vergleiche Hinzufügen einer Aktivität zu einem Schritt.)

  6. Wählen Sie die neue Aktivität aus und wählen Sie dann die Registerkarte Dokumententools in der Symbolleiste.

  7. Wählen Sie die Schaltfläche Aus V7 im Bereich Aktive Arbeitsanweisungen erstellen in der Symbolleiste Dokumententools

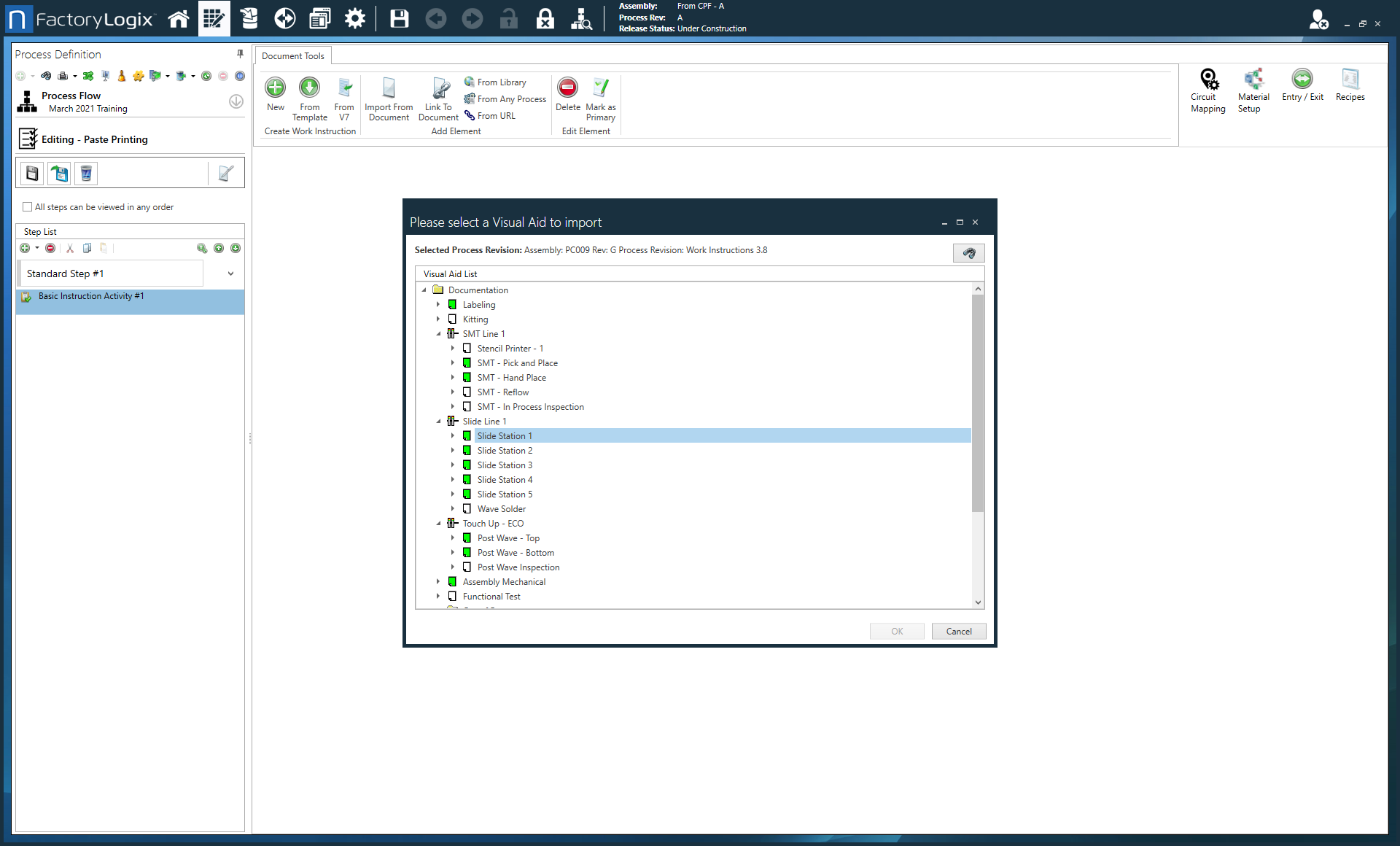

    Import Visual Aid from v7

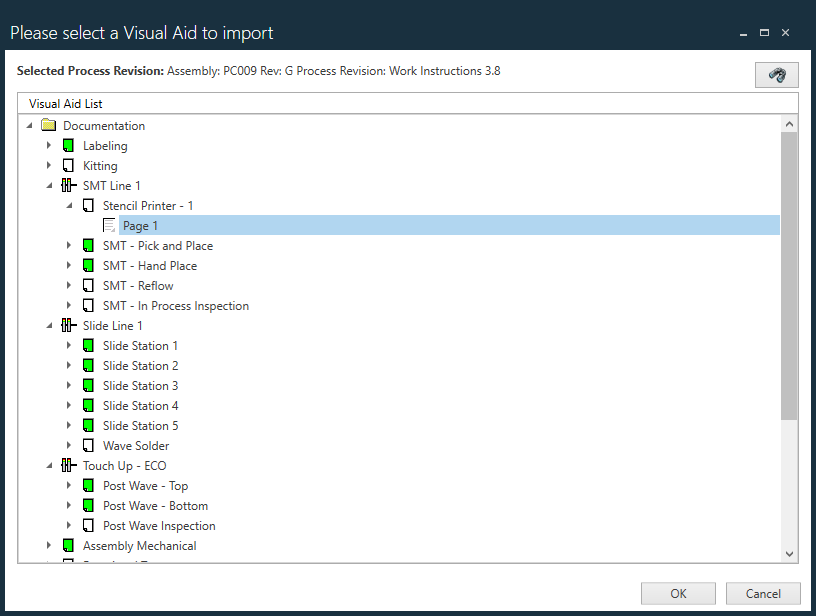

  8. Im Dialogfeld Bitte wählen Sie ein zu importierendes grafisches Hilfsmittel aus, wählen Sie die Schaltfläche Suchen Search button (das Fernglas) inder oberen rechten Seite aus. Es erscheint ein neuer Dialog in dem Sie nach einer bestimmten Baugruppe in Ihrer V7-Datenbank suchen können, die das zu importierende grafische Hilfsmittel enthält.

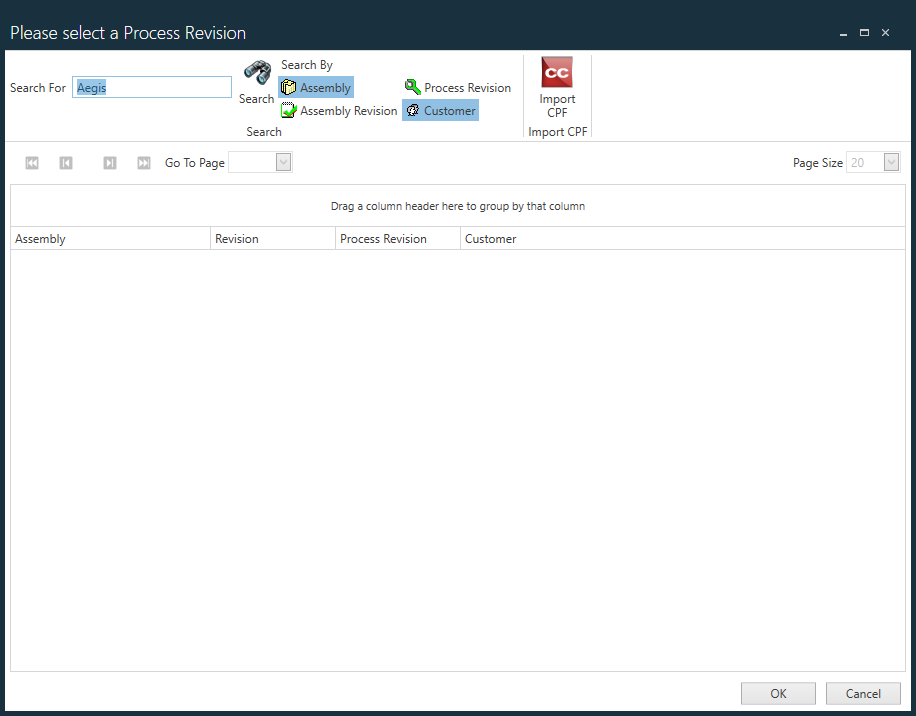

    Please Select a Process Revision dialog


  9. Verwenden Sie unter Suchen nach die Schaltflächen der Symbolleiste, um die V7-Datenbank nach einer Baugruppe, Baugruppenrevision, Prozessrevision und/oder einem Kunden zu durchsuchen.

  10. Wählen Sie die Schaltfläche Suchen Search button(das Fernglas), um die Suche anhand der ausgewählten Parameter durchzuführen.

  11. Wählen SIe das gewünschte Element aus den Suchergebnissen aus, und wählen Sie dann OK

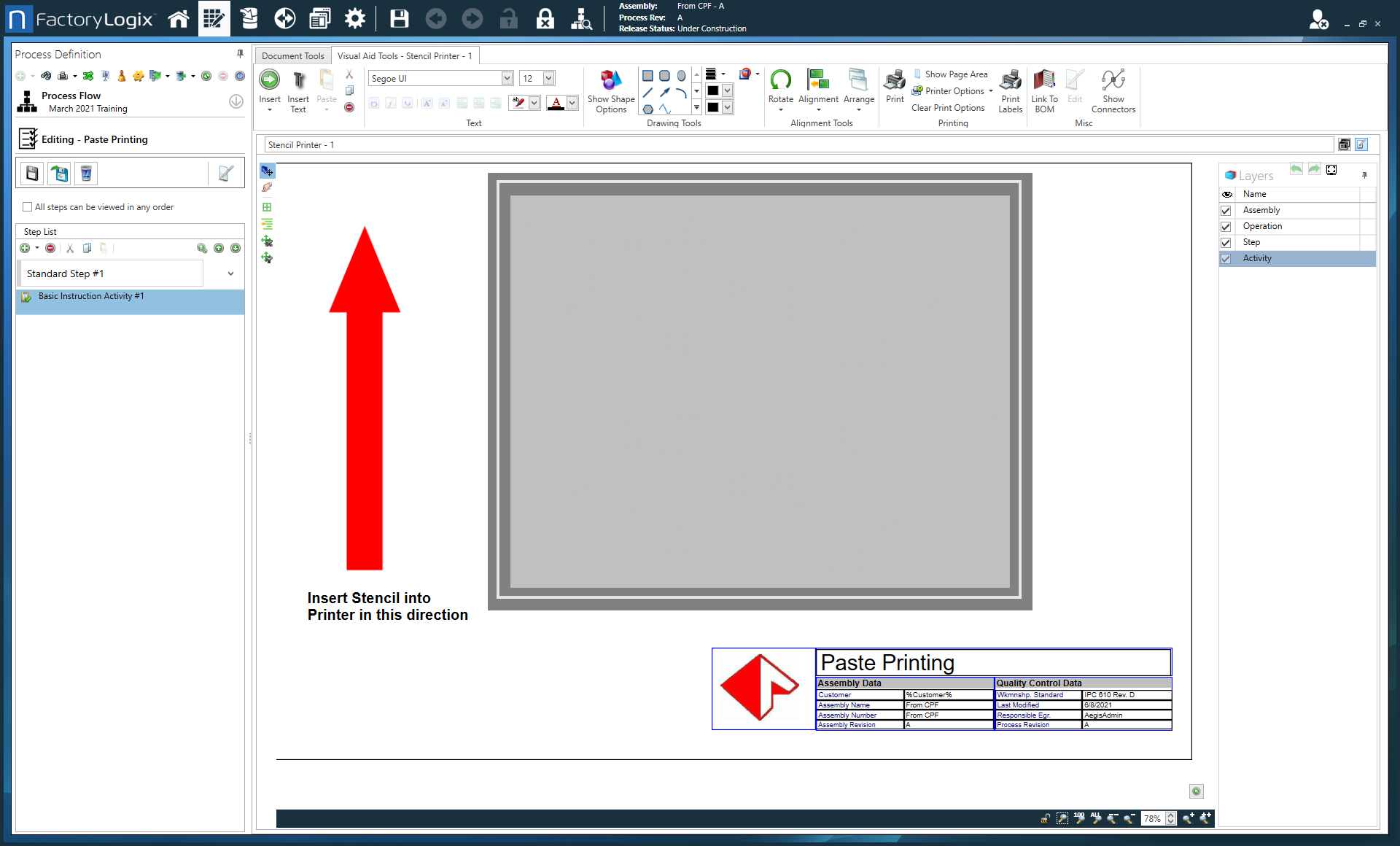

    Das ausgewählte V7 Prozessfabrikmodell sollte nun angezeigt werden

  12. (Optional) Wählen Sie die Schaltfläche Import CPF, wenn Sie eine einzelne *.cpf-Datei importieren möchten. (Prozessrouting, grafische Hilfsmittel und andere in der *.cpf-Datei enthaltene Prozessinformationen werden in FactoryLogix importiert.

Hinweis

Wenn der Schritt, in den das grafische Hilfsmittel importiert werden soll, bereits Daten enthält, wird eine Meldung angezeigt, die darauf hinweist, dass die Daten auf Schrittebene entfernt werden, wenn der V7-Import ausgeführt wird.
