Dynamische PSET-Unterstützung für angeschlossene Geräte

In FactoryLogix sind alle Steuerungen für das Desoutter-Protokoll lizenziert, sodass auf jede Steuerung dieselbe Bibliothek von PSETs geladen werden kann. Der Prozessdesigner muss lediglich das PSET aufrufen, das die erforderliche Abfolge von Schritten enthält, wobei jeder Schritt wiederum den richtigen Schritttyp und die richtige Anzugsstrategietyp aufweist, und dann mithilfe dynamischer Anweisungen jeden Schritt innerhalb dieses PSETs konfigurieren, bevor das PSET für die erforderliche Anzugshaltung verwendet wird.

Das Desoutter-Protokoll unterstützt die dynamische Änderung von Parametern für einen oder mehrere Schritte (Phasen) innerhalb eines registrierten PSETs. Das Protokoll unterstützt jedoch nicht die folgenden Aktionen:

• Hinzufügen oder Entfernen von Schritten aus einem registrierten PSET.

• Ändern des Schritttyps.

• Ändern der Anzugsstrategie für einen Schritt.

Wichtig

• Bei CVIxII-Reglern können nur PSETs mit sechs oder weniger Schritten dynamisch geändert werden.

• Nicht alle Regler, die das Open Protocol unterstützen, unterstützen auch das Desoutter-Protokoll. Bei Reglern, die das Protokoll unterstützen, muss vorab eine gültige Lizenz auf dem Regler installiert sein, bevor die im Desoutter-Protokoll definierten MID-Nachrichten erkannt werden können.

In FactoryLogix Connected Equipment enthält das Verbindungsprofil für Geräte mit offenem Protokoll die Option „Unterstützt dynamische PSETs“.

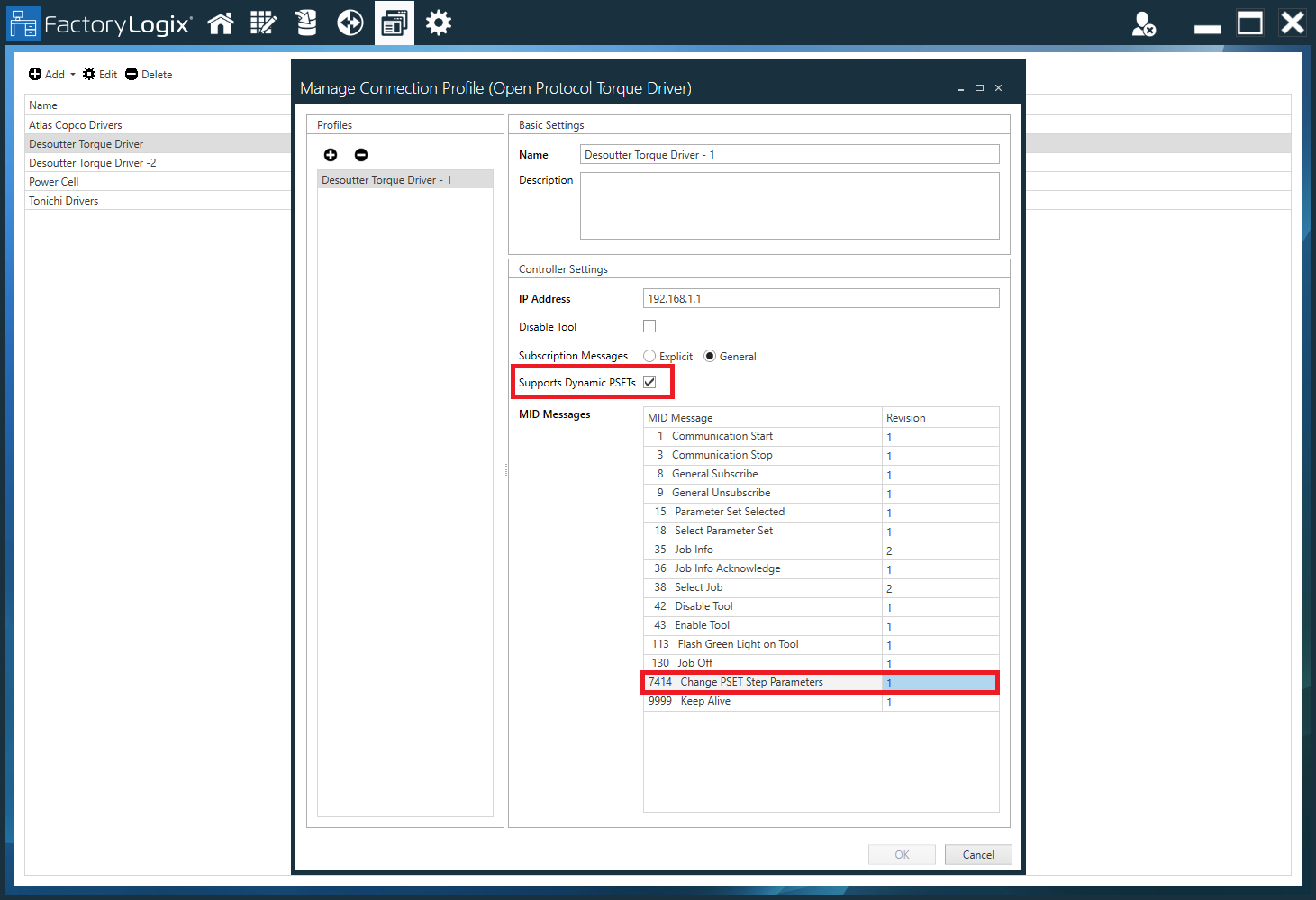

Wenn Sie die Option „Unterstützt dynamische PSETS“ für einen ausgewählten Drehmomentschrauber im Dialogfeld „Verbindungsprofil verwalten“ (Drehmomentschrauber mit offenem Protokoll) aktivieren, geschieht Folgendes:

• MID7414 wird der Liste der unterstützten MID-Meldungen für das Verbindungsprofil hinzugefügt.

• MID7414 Revisionen 1 und 2 werden unterstützt.

• Revision 1 ist standardmäßig ausgewählt.

Nachdem Sie Ihren Drehmomentregler mit offenem Protokoll im Bereich Vernetzte Geräte von FactoryLogix Office eingerichtet haben, können Sie im Fenster „Process Definition“ in FactoryLogix Office eine oder mehrere Aktivitäten für Drehmomentregler mit offenem Protokoll für Ihre Prozessdefinition einrichten. Weitere Informationen zum Einrichten von Aktivitäten in einer Prozessdefinition finden Sie unter Aktivitäten für Schritte erstellen.
