Verwenden der 3D-CAD-Symbolleiste

Kamera zurücksetzen

Nachdem Sie die Größe eines 3D-CAD-Bildes geändert haben, wählen Sie Kamera zurücksetzen, um das Bild auf seine vorherige Größe zurückzusetzen.

Kamera-Menü

Verwenden Sie die Optionen des Kameramenüs, um die Kamera in einer isometrischen, orthographischen oder perspektivischen Projektion oder nach einer ausgewählten Baugruppenfläche auszurichten.

• Isometrische Ansicht - Dies ist eine Seitenansicht der 3D-Baugruppe (von oben, unten, Vorderseite, Rückseite.)

• Orthographische Projektion - Bei dieser Ansicht handelt es sich um die Einzelansicht einer Baugruppe (z. B. eine Ansicht der Vorderseite) auf eine Zeichenfläche, bei der die Projektionslinien senkrecht zur Zeichenfläche verlaufen.

• Perspektivische Projektion – Diese Ansicht verwendet eine ebene (zweidimensionale) Fläche, um eine 3D-Baugruppe grafisch darzustellen und so die tatsächliche visuelle Wahrnehmung anzunähern.

  Linke Ansicht – Diese Ansicht zeigt die Baugruppe von der linken Seite.

  Rechte Ansicht – Diese Ansicht zeigt die Baugruppe von der rechten Seite.

  Unteransicht – Diese Ansicht zeigt die Baugruppe von unten.

  Vorderansicht – Diese Ansicht zeigt die Baugruppe von vorne.

  Rückansicht – Diese Ansicht zeigt die Baugruppe von hinten.

  Draufsicht – Diese Ansicht zeigt die Baugruppe von oben.

  Die Optionen des Kameramenüs (von links nach rechts, von oben nach unten) sind in der folgenden Abbildung dargestellt. Während Sie im Fenster „Prozessdefinition“ arbeiten, können Sie mit der Maus über die einzelnen Optionen fahren, um deren Namen anzuzeigen.

Schattiert mit Linien

Verwenden Sie die Optionen unter „Schattiert mit Linien“, um das Aussehen Ihres 3D-Baugruppenbildes für bestimmte Ansichten mit Schattierung und Linien zu ändern. Es gibt auch eine Röntgenansicht, die eine Baugruppe so anzeigt, als würden Sie durch alle ihre Ebenen hindurchsehen. Die Optionen (von oben nach unten) sind:

Schattiert mit Linien – Zeigt das 3D-CAD-Bild mit Schattierung und Definitionslinien an.

Schattiert – Zeigt das 3D-CAD-Bild mit Schattierung, aber ohne Definitionslinien an.

Verdeckte Linien – Zeigt das 3D-CAD-Bild mit allen verdeckten Linien an.

Drahtgitter – Zeigt das 3D-CAD-Bild als Drahtgitter an (es werden keine festen Oberflächen angezeigt).

Röntgen – Zeigt das 3D-CAD-Bild mit allen verdeckten Linien an, jedoch unscharf (ähnlich wie bei einer Röntgenaufnahme)

Redline Note

Die Symbolleisten-Schaltfläche „Redline Note“ enthält Optionen, mit denen Sie Redline-Formen und Notizen/Anmerkungen zu einer 3D-CAD-Baugruppe hinzufügen können, um bestimmte Bereiche der Baugruppe hervorzuheben, auf die Bediener besonders achten sollten. Die verfügbaren Optionen (von links nach rechts, von oben nach unten) sind:

Redline Circle (Redline Kreis) – Ziehen Sie einen Kreis um den Bereich der Baugruppe, auf den Sie aufmerksam machen möchten.

Redline Rectangle (Redline-Rechteck) – Ziehen Sie ein Rechteck um den Bereich der Baugruppe, auf den Sie aufmerksam machen möchten.

Redline Note (Redline-Notiz) – Zeigt ein Notizfeld an, in dem Sie Notizen hinzufügen können, um ein Bauteil hervorzuheben. Sie können die Größe des Notizfelds ändern, indem Sie den Griff in der unteren rechten Ecke des Felds ziehen.

Redline Freehand (Redline Freihand) – Zeigt einen Freihand-„Stift“-Cursor an, mit dem Sie Redline-Freihandformen auf einer Baugruppe zeichnen können..

Wichtig

Wenn Sie einen Fehler gemacht haben, wählen Sie das Redline-Element aus und drücken Sie die Entf-Taste, um es aus dem CAD-Bild zu entfernen. Sie können das Element nur löschen, solange der entsprechende Redline-Befehl in der Symbolleiste noch ausgewählt ist.

Bauteile auswählen

Mit der Schaltfläche „Bauteil auswählen“ (Cursor) können Sie einzelne Bauteile in einem 3D-CAD-Bild auswählen. Wenn Sie ein Bauteil auswählen, wird es entweder rot oder grün hervorgehoben. Mit zusätzlichen Optionen können Sie Winkel oder Abstände zwischen Bauteilflächen messen, Punkt-zu-Punkt-Messungen und Kantenmessungen durchführen, Bereiche der Baugruppe auswählen und Notizen im Pushpin-Stil erstellen, um bestimmte Bereiche hervorzuheben, denen Sie spezielle Anweisungen hinzufügen möchten. Die Optionen für die Schaltfläche „Bauteil auswählen“ sind (von links nach rechts, von oben nach unten):

Notiz-Pin erstellen – Erstellt eine Notiz im Pushpin-Stil, um bestimmte Bereiche oder Bauteile in einem 3D-CAD-Bild hervorzuheben.

Winkel zwischen Flächen messen – Misst den Winkel zwischen zwei Bauteilen. Ziehen Sie den Cursor, um die zu messenden Flächen auszuwählen.

Abstand zwischen Flächen messen – Misst den Abstand zwischen zwei Bauteilen. Ziehen Sie den Cursor, um die zu messenden Flächen auszuwählen.

Kanten messen – Misst den Abstand zwischen zwei Bauteilen. Ziehen Sie den Cursor, um die zu messenden Flächen auszuwählen.

Punkt zu Punkt messen – Misst den Abstand zwischen zwei Kanten einer Baugruppe. Ziehen Sie den Cursor, um die zu messenden Kanten auszuwählen.

Bereich auswählen – Misst den Abstand zwischen zwei Bauteilen. Ziehen Sie den Cursor, um einen zu messenden Bereich der Baugruppe auszuwählen.

Wichtig

Wenn Sie eines der Messwerkzeuge (z. B. Punkt-zu-Punkt) verwenden und eine Messung entfernen möchten, muss das Werkzeug ausgewählt bleiben und Sie müssen die Esc-Taste drücken, um jede von Ihnen erstellte Messung (von der zuletzt erstellten bis zur zuerst erstellten) zu entfernen.

Orbit Camera

Mit den Optionen der Symbolleiste „Orbit Camera“ können Sie um die Baugruppe „herumlaufen“, die Baugruppe drehen oder um einen festen Punkt (Standardeinstellung) kreisen (rotieren).

Walk – Ändert die 3D-CAD-Ansicht, um den Eindruck des Herumlaufens zu erzeugen.

Turntable – Ermöglicht es Ihnen, das 3D-CAD-Bild um 360° zu drehen.

Orbit Camera – Ermöglicht es Ihnen, das 3D-CAD-Bild um einen festen Punkt zu drehen.

Wählen Sie die Schaltfläche „Reset Camera“ in der Symbolleiste, um die Kameraansicht auf die Standardeinstellung zurückzusetzen.

Menü Explodieren

Das Menü „Explodieren“ enthält einen Schieberegler, mit dem Sie eine Explosionsansicht einer 3D-CAD-Baugruppe erstellen können, in der einzelne Bauteile durch Ziehen des Schiebereglers von der gesamten Baugruppe getrennt werden.

Menü Schnittfläche

Mit den Optionen im Menü „Schnittfläche” können Sie das „Zerschneiden” eines 3D-Volumenkörpers oder einer 3D-Fläche mit einer Schnittfläche simulieren.

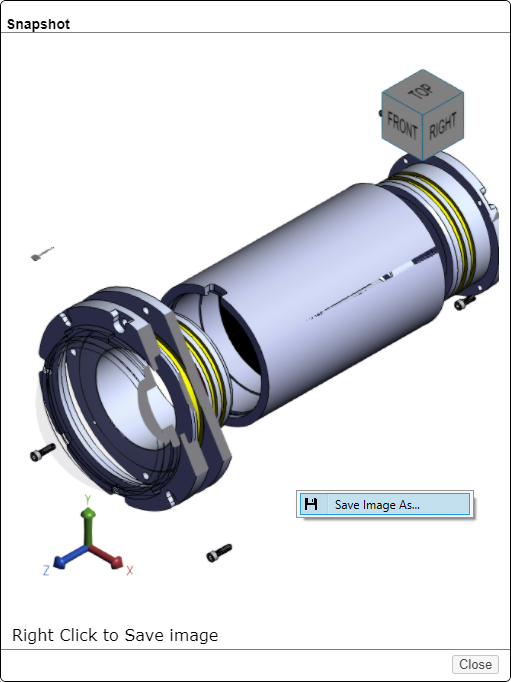

Snapshot

Wählen Sie die Symbolleisten-Schaltfläche Snapshot, um einen Schnappschuss der aktuellen 3D-CAD-Ansicht zu erstellen und das Bild als *.png-Datei zu speichern.

1. Wählen Sie Snapshot.

2. Klicken Sie mit der rechten Maustaste auf das 3D-CAD-Bild, wählen Sie Bild speichern unter, wählen Sie einen Speicherort für die Datei, geben Sie einen Namen für das Bild ein und wählen Sie dann Speichern.









3. Wählen Sie die Schaltfläche Schließen, um zur Registerkarte 3D CAD zurückzukommen.

Einstellungen

Wählen Sie in der Symbolleiste „Einstellungen“ aus, um verschiedene Einstellungen für die Bearbeitung von 3D-Bildern anzuzeigen.

Registerkarte „Allgemein“ – Verwenden Sie diese Optionen, um die folgenden Einstellungen zu ändern oder zu aktivieren/deaktivieren.

Allgemein

• Projektionsmodus – Zeigt ein 3D-CAD-Objekt in einem von zwei Modi an: Orthografisch (ein Objekt wird mit parallelen Linien dargestellt, um seine Form auf eine Ebene zu projizieren) oder Perspektivisch (grafische Annäherung eines dreidimensionalen Objekts an eine zweidimensionale Oberfläche, um die tatsächliche visuelle Wahrnehmung anzunähern).

• Bildrate (fps) – Die Anzahl der Frames, die FactoryLogix pro Sekunde in Echtzeit anzeigt und rendert (Frames pro Sekunde, fps).

• Deckkraft der verdeckten Linien (0–1) – Ändert die Deckkraft der Linien in der Ansicht „Verdeckte Linien“. Sie können verdeckte Linien von 0 bis 1 einstellen.

• Rückseiten anzeigen – Schaltet die Anzeige der Rückseiten in einem 3D-CAD-Bild ein oder aus. In einer normalen Ansicht werden Vektoren von der Mitte der Fläche aus nach außen von vorne gezeichnet. Alle Normalen, die von Ihnen wegweisen, zeigen eine Rückseite (umgekehrt) an.

• Abdeckgeometrie anzeigen – Schaltet die Anzeige der Abdeckgeometrie ein/aus.

• Flächen-/Linienauswahl aktivieren – Schaltet die Möglichkeit zur Auswahl von Flächen und Linien ein/aus.

• Auswahl berücksichtigt Szenensichtbarkeit – Schaltet die Möglichkeit ein, eine Szene in einem 3D-CAD-Bild sichtbar zu machen.

• Um Kamerazentrum drehen – Wenn diese Option aktiviert ist, wird die Baugruppe jedes Mal, wenn Sie den Cursor ziehen, um das 3D-CAD-Bild zu drehen, um das Kamerazentrum gedreht.

Effekte

• Umgebungsokklusion aktivieren

  • Radius - Legt den Radiuswinkel fest, der für die Umgebungsokklusion verwendet wird.

• Anti-Aliasing aktivieren – Schaltet Anti-Aliasing ein/aus. (Anti-Aliasing glättet gezackte Kanten an gekrümmten Linien und Diagonalen.)

• Bloom aktivieren – Der Bloom-Effekt erzeugt Lichtränder, die sich von den Rändern heller Bereiche in einem 3D-CAD-Bild ausbreiten und die Illusion eines sehr hellen Lichts erzeugen, das die Kamera überwältigt.

  • Intensitätsskala – Legt die Stärke des Bloom-Filters fest.

  • Schwellenwert – Legt den Helligkeitswert fest, unterhalb dessen Pixel herausgefiltert werden. (Der Schwellenwert wird im Gamma-Raum angegeben.)

  • Silhouettenkanten – Schaltet die Anzeige von Silhouettenkanten ein/aus.

  • Reflexionsflächen – Schaltet die Anzeige von Reflexionsflächen ein/aus.

  • Schatten aktivieren – Schaltet die Anzeige von Schatten ein/aus.

    • Interaktiv – Schaltet interaktive Schatten ein/aus.

    • Unschärfe-Samples – Legt die Unschärfeintensität für Schatten fest.

Achse

• Achsen-Triade anzeigen – Schaltet die Anzeige der 3D-Achse ein/aus.

• Nav-Würfel anzeigen – Schaltet die Anzeige des Nav-Würfels ein/aus, der beim Drehen eines 3D-CAD-Bildes Bauteile anzeigt.

Punktwolke

• Splats aktivieren – Schaltet Splats ein/aus.

  • Größe – Legt die Größe der Splats fest.

  • Modus – Legt den für Splats zu verwendenden Modus fest.

• Eye-Dome-Beleuchtung aktivieren – Schaltet die Eye-Dome-Beleuchtung (verbessert die Tiefenwahrnehmung der Punktwolke) ein/aus.

Farbe

• Hintergrundfarbe – Verwenden Sie diese Option, um die Hintergrundfarben für oben und unten festzulegen.

• Capping Geometry (Geometrie abdecken) – Verwenden Sie diese Option, um die Farben für Flächen und Linien für die abdeckende Geometrie festzulegen.

• Auswahlfarbe – Verwenden Sie diese Option, um Farben für Bildkörper, Flächen und Linien sowie Messfarben festzulegen und eine PMI-Überschreibungsfarbe zu aktivieren und auszuwählen.

Registerkarte „Walk“ (Begehung) – Verwenden Sie diese Optionen, um die 3D-Ansicht in einer Zeichnung interaktiv zu steuern und so den Eindruck zu erwecken, als würden Sie durch das Modell gehen.

• Walk-Modus – Wählen Sie Tastatur oder Maus. Wenn Sie Tastatur auswählen, werden die Navigationstasten und diese Optionen aktiviert:

  • Rotation (Grad/s) – Legt die Rotation (in Grad) für das Durchlaufen der Baugruppe fest.

  • Walk-Geschwindigkeit (cm/s) – Legt die Geschwindigkeit (in Zentimetern pro Sekunde) für das Durchlaufen der Baugruppe fest.

  • Höhenverstellgeschwindigkeit (cm/s) – Legt die Höhenverstellgeschwindigkeit (in Zentimetern pro Sekunde) für das Begehen der Baugruppe fest.

  • Sichtfeld (Grad) – Legt das Sichtfeld (in Grad) fest, das beim Begehen der Baugruppe verwendet wird.

  • Mausblick aktivieren – Im Tastaturmodus wird der Cursor angezeigt, um den Eindruck zu erwecken, dass beim Begehen die Maus verwendet wird.

    • Geschwindigkeit – Legt die Mausgeschwindigkeit fest, wenn die Maussteuerung aktiviert ist.

  • Kollisionserkennung aktivieren – Ermöglicht Ihnen die Überprüfung Ihrer 3D-CAD-Baugruppenmodelle, um sicherzustellen, dass alle Bauteile korrekt passen und sich wie vorgesehen bewegen können.

Registerkarte „Zeichnung“ – Mit diesen Optionen können Sie die Farben für den Hintergrund, das Blatt und den Blatt-Schatten Ihrer 3D-CAD-Baugruppenzeichnung festlegen. Sie können auch den Blatt-Hintergrund aktivieren oder deaktivieren.
