Methoden zur Erfassung von Chancen
Standardmäßig ist in FactoryLogix eine Opportunity-Methodik definiert, die so konfiguriert ist, dass sie der in IPC 7912 definierten Methodik entspricht. Sie sollten eine neue Opportunity-Methodik erstellen, die der Definition in IPC 7912 entspricht.
Auf der Registerkarte „Opportunity-Methoden“ müssen Sie die ersten Elemente konfigurieren, um korrekte DPMO-Ergebnisse aus FactoryLogix zu generieren.
Melden Sie sich in FactoryLogix Office an.
Gehen Sie zu Vorlagen und Standards
> Qualitätsstandards definieren.

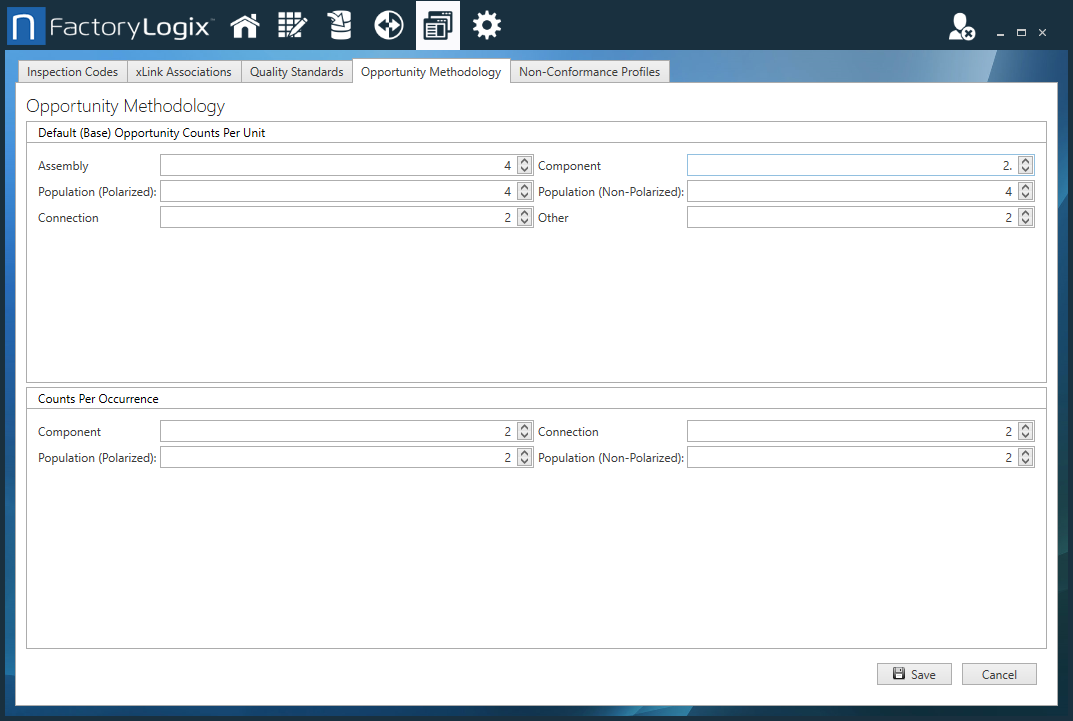

Klicken Sie auf die Registerkarte Opportunity-Methoden.
Die folgende Tabelle beschreibt die verfügbaren Basis-Chancen pro Einheit.
Default (Base) Opportunity Counts Per Unit | Beschreibung |
|---|
Standard (Basis) Chancen-Zähler pro Einheit | Beschreibung |
|---|---|
Baugruppe – Dieser Opportunity-Typ wird jeder Operation zugewiesen, bei der eine Baugruppe tatsächlich von einer Person oder Maschine bearbeitet wird. | Für das Feld „Montage“ ist eine Opportunity-Anzahl von 1 definiert. Damit wird für jeden Vorgang, für den die Opportunity-Anzahl „Montage“ ausgewählt ist, eine Opportunity gezählt. Dieser Wert von 1 ist gemäß IPC 7912/9261 korrekt. |
Komponente – Dieser Gelegenheitstyp wird jedem Vorgang zugewiesen, bei dem Komponenten zur Baugruppe hinzugefügt werden. Dieser Vorgangstyp wird in der Regel als „Komponentenbestückung“ oder ähnlich bezeichnet (es handelt sich um den Vorgangstyp, der für den Prozess als Bestückungsvorgang festgelegt wurde). | Das Feld „Komponente“ hat für jedes Vorkommen eine Opportunity-Anzahl von 1 definiert. Das bedeutet, dass für jedes Vorkommen dieser Komponente eine Opportunity für einen Defekt besteht. |
Population (Polarisiert) – Dieser Opportunity-Typ wird ebenfalls dem Population-Vorgang zugewiesen.
Hinweis Die Population-Felder unterteilen den Population-Opportunity-Typ in zwei Bereiche: Polarisiert und Nicht polarisiert. So kann bei Bedarf ein stärkerer Fokus auf fehlende polarisierte Teile gelegt werden. Dies kann durch Hinzufügen eines Basiswerts zum Feld „Population (Polarisiert)“ oder durch Ändern der Anzahl möglicher Chancen von 1 auf eine höhere Zahl erfolgen. | Das Feld „Population (Polarisiert)“ bietet eine Gelegenheit, für jede polarisierte Komponente in der Baugruppe einen Wert von 1 anzugeben. Die IPC Standards 7912 und 9261 legen fest, dass jede Population eine Chance auf einen Fehlerwert von 1 hat. |
Population (Nicht-Polarisiert) – Dieser Opportunity-Typ wird ebenfalls dem Population-Vorgang zugewiesen.
Hinweis Die Felder „Population“ unterteilen den Population Opportunity-Typ in zwei Bereiche: polarisiert und nicht polarisiert, damit bei Bedarf ein stärkerer Fokus auf fehlende polarisierte Teile gelegt werden kann. Dies kann durch Hinzufügen eines Basiswerts zum Feld „Population (Polarized)“ oder durch Ändern der Anzahl möglicher Opportunities von 1 auf eine höhere Zahl erfolgen. | Das Feld „Population (nicht-polarisiert)“ (Population (nicht polarisiert)) bietet eine Gelegenheit, für die Population jeder nicht polarisierten Komponente in der Baugruppe den Wert 1 anzugeben. Die IPC Standards 7912 und 9261 legen fest, dass jede Population eine Chance auf einen Fehlerwert von 1 hat. |
Verbindung – Dieser Opportunity-Typ wird auch dem Vorgang „Population“ zugewiesen. | Das Feld „Verbindung“ ist so definiert, dass für jeden Verbindungspunkt auf der Platine eine Fehlerwahrscheinlichkeit von 1 besteht. |
Sonstiges – Dieser Opportunity-Typ steht zum Hinzufügen einer Opportunity zur Verfügung, die nicht im IPC-Standard definiert ist und keiner Operation zugeordnet ist, es sei denn, Sie entscheiden sich dafür, eigene benutzerdefinierte Opportunities hinzuzufügen. | Das Feld „Sonstiges“ wird von IPC 7912/9261 nicht verwendet. Wenn Sie jedoch zusätzliche Opportunity-Zählungen zu einer Baugruppe hinzufügen möchten, können Sie dieses Feld verwenden. |

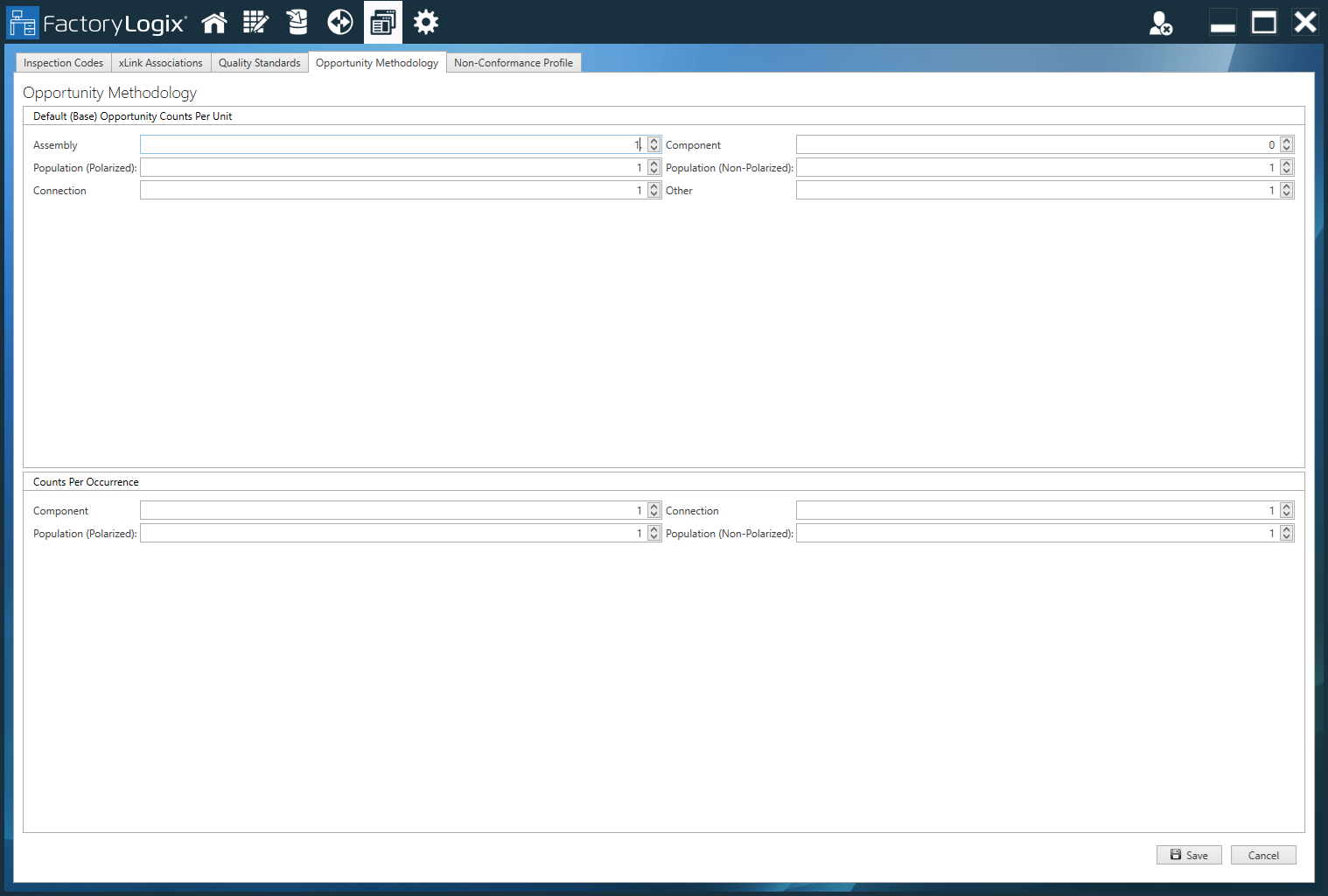

Wählen Sie unter Standard (Basis) Opportunity-Zähler pro Einheit einen Wert für jedes der folgenden Felder aus: Baugruppe, Bestand (Polarisiert), Verbindung, Komponente, Bestand (nicht polarisiert) und Andere.
Wählen Sie Speichern.
Nach Abschluss der der Aufgaben wird allen Vorgängen der Typ „Baugruppe“ zugewiesen, und der als „Bestückung“ bezeichnete Vorgang erhält alle Opportunity-Typen mit Ausnahme des Typs „Sonstige“.
Wählen Sie unter „Anzahl pro Vorkommen“ einen Wert für jedes der folgenden Felder aus: „Komponente“, „Bestückung (polarisiert)“, „Verbindung“ und „Bestückung (nicht polarisiert)“.
Wählen Sie unten rechts im Fenster die Option Speichern, um diese Opportunity-Methodik zu speichern.

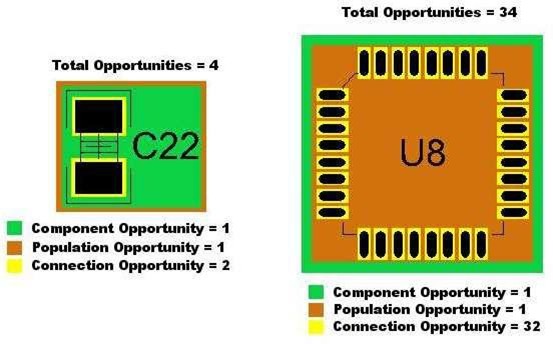

Folgende Abbildung verdeutlicht, wie die Anzahl der Opportunities für einen Kondensator und einen IC berechnet wird.
