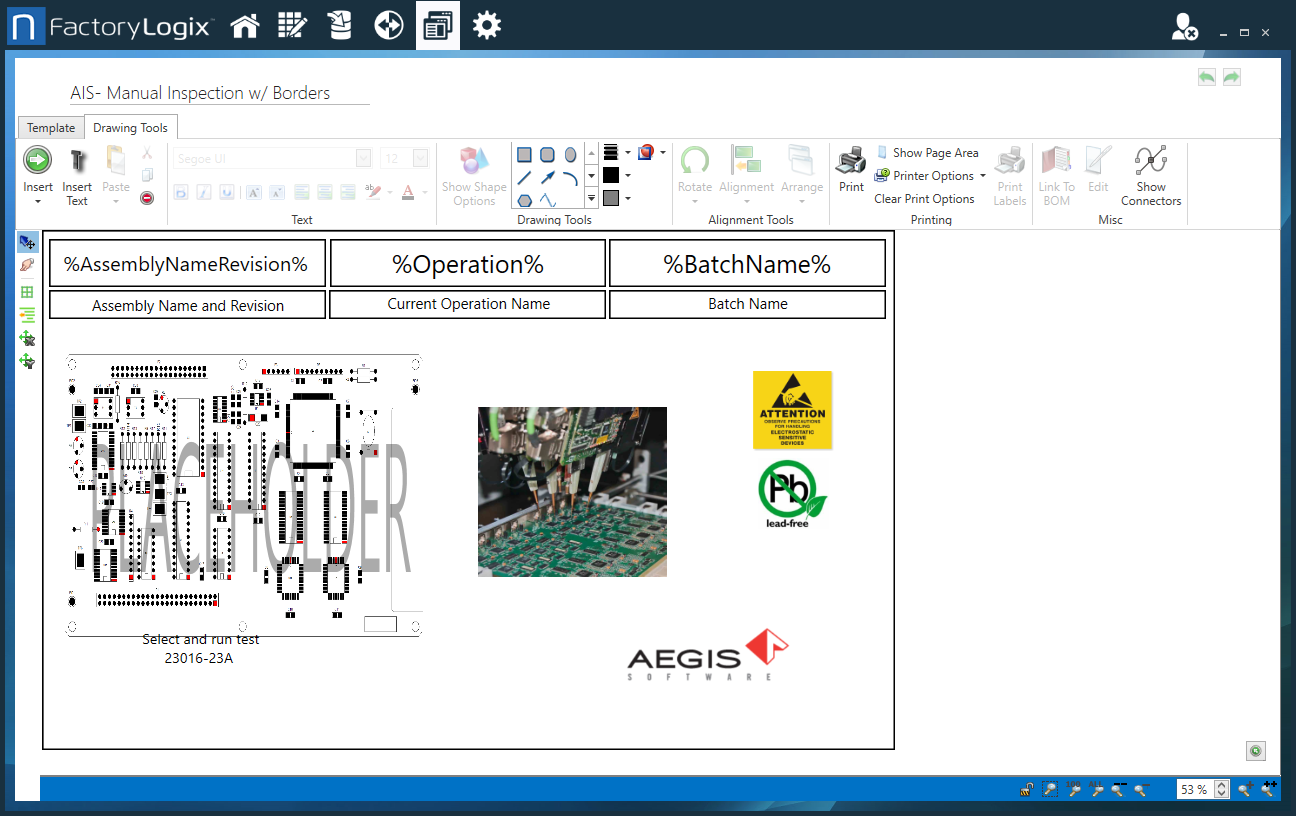

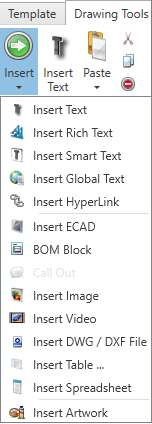

Elemente einer Vorlage hinzufügen

Text einfügen

Fügt Plaintext hinzu. In Plaintext gibt es nur begrenzte Formatierungsoptionen (Textfarbe und Hintergrundfarbe).

Rich Text einfügen

Fügt Rich Text hinzu, welcher Formatierungen wie unterschiedliche Schriftarten, Farben und Schriftgrößen beinhalten kann.

• Ziehen Sie den Cursor, um ein Textfeld zu erstellen und beginnen Sie zu schreiben. Sie können den Text mit Hilfe der Ziehpunkte um das Textfeld herum ändern. Sie können Rich Text mit zusätzlichen Formatierungen wie Schriftart, Farbe, Größe, Ausrichtung und Hervorhebungsfarbe erweitern.







Smart Text einfügen

Fügt ein Textfeld hinzu, in dem der Inhalt des Feldes während der Produktion dynamisch mit Daten aus einer bestimmten Quelle gefüllt wird.

Beispielsweise ist Operation ein Smart Textfeld, das beim Bearbeiten so aussieht: %Operation%. Bei der Ansicht in der Anwendung des Produktionsclients wird das Smart Text-Tag durch den eigentlichen Operationsnamen wie z.B. Stencil Printer ersetzt.

• Ziehen Sie den Cursor, um ein Textfeld zu erstellen.

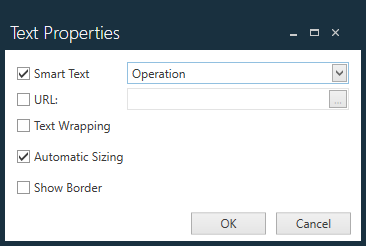

• Wählen Sie im Dialogfeld Texteigenschaften die gewünschten Daten aus dem Menü Smart Text aus. Sie können auch eine URL hinzufügen, Textumbruch und automatische Textgrößenanpassung aktivieren und den Rand des Textfeldes anzeigen. Sie können die Größe des Textes auch mit Hilfe der Ziehpunkte um das Textfeld herum ändern.






Globalen Tex einfügen

Fügt ein globales Textfeld hinzu. Globaler Text ist in allen Dokumenten enthalten (und Sie können ihn einfach an einer Stelle für alle Dokumente ändern). So kann beispielsweise die Firmenadresse ein globaler Texteintrag sein, der in allen Dokumenten mit einer einzigen Bearbeitung aktualisiert werden kann, wenn sich die Adresse Ihres Unternehmens ändert.

• Ziehen Sie den Cursor, um ein Textfeld zu erstellen.

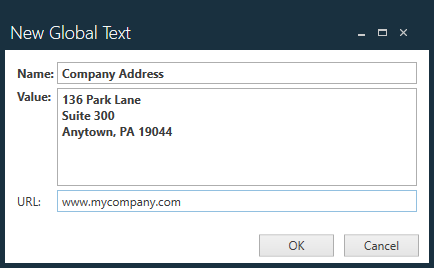

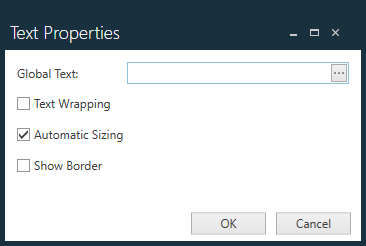

• Wählen Sie im Dialogfeld Texteigenschaften die Auslassungszeichen (…), damit Ihnen das Dialogfeld Neuer Globaler Text angezeigt wird, in dem Sie globale Textelemente hinzufügen können und diese in einer Bibliothek speichern können.








• Wenn Sie im Dialogfeld Neuer Globaler Text einen globalen Texteintrag erstellen und anschließend auf OK klicken, wird der Text in  einer Bibliothek gespeichert.

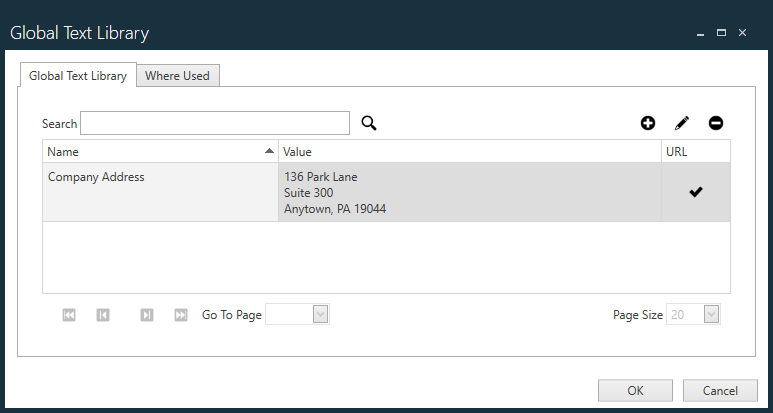

• Wählen Sie die Registerkarte Globale Textbibliothek, um globale Textelemente anzuzeigen, zu bearbeiten, hinzuzufügen oder zu löschen.

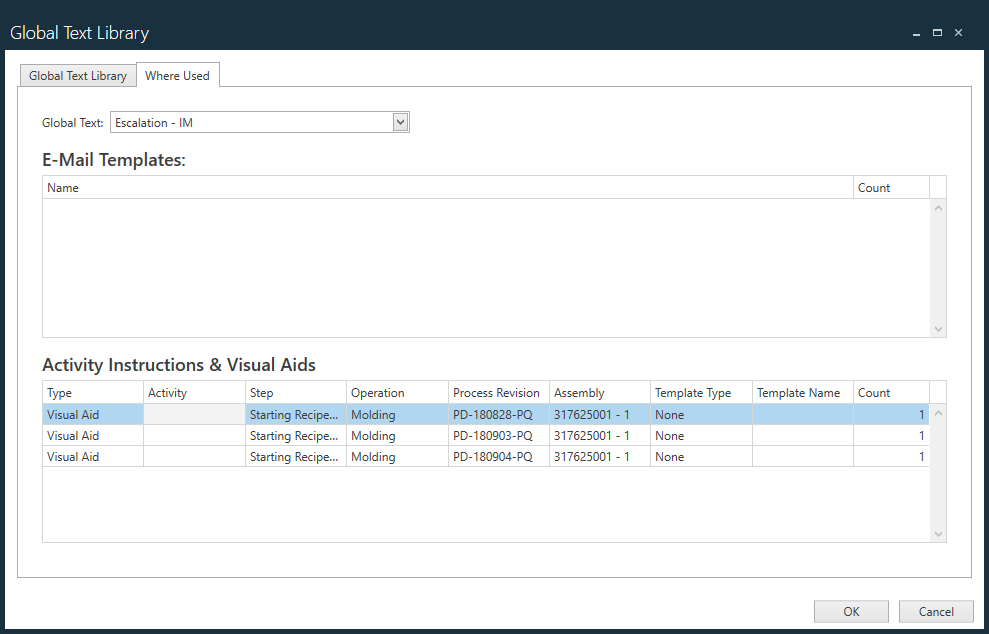

• Wählen Sie die Registerkarte Wo verwendet, um zu sehen an welchen Stellen globaler Text in E-Mail Vorlagen, Arbeitsanweisungen und grafischen Arbeitsanweisungen verwendet wird.






Hyperlink einfügen

Fügt ein Textfeld hinzu, mit dessen Hilfe Sie einen Text-Hyperlink zu einer Internet-, Intranetseite oder einem Ordner erstellen können.

• Ziehen Sie den Cursor, um ein Textfeld zu erstellen.

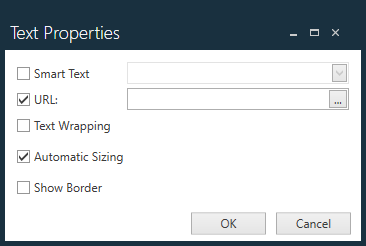

• Geben Sie die URL des Hyperlinks im Dialogfeld Texteigenschaften ein, wählen Sie alle gewünschten Formatierungsoptionen aus und wählen Sie dann OK. Ihr Text ist als typischer Hyperlink in blau mit Unterstrich formatiert.







ECAD einfügen

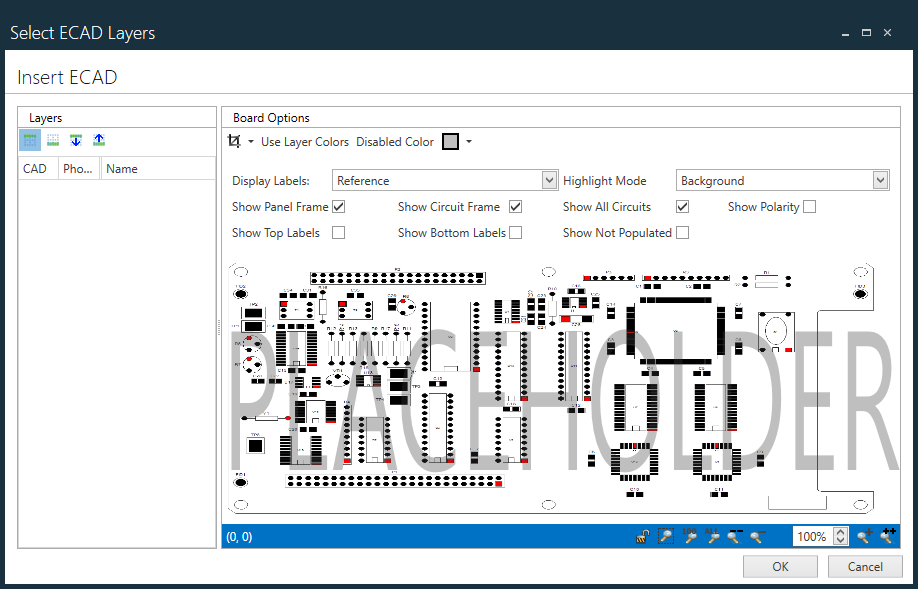

Fügt ein ECAD-Objekt ein und zeigt ein Dialogfeld an, in dem Sie ECAD-Ebenen und Farbcodierungen auswählen können.

Hinweis

Insert ECAD wird speziell für die Elektronikfertigung verwendet und zeigt die eigentliche elektronische CAD-Datei interaktiv an, sodass Sie sie farblich kennzeichnen und mit Beschriftungen versehen können. Die Bauteile auf der Platine sind auf verschiedene Weise farblich gekennzeichnet und verfügen über eine Stückliste in Form eines BOM-Blocks. Mit dem ECAD-Objekt können Sie auch interaktiv in der CAD-Datei suchen, um die physische Position einer Referenzbezeichnung zu ermitteln.

3D-CAD einfügen

Fügt ein 3DCAD-Objekt und die zugehörigen Ansichten für eine Baugruppe ein.

BOM Block

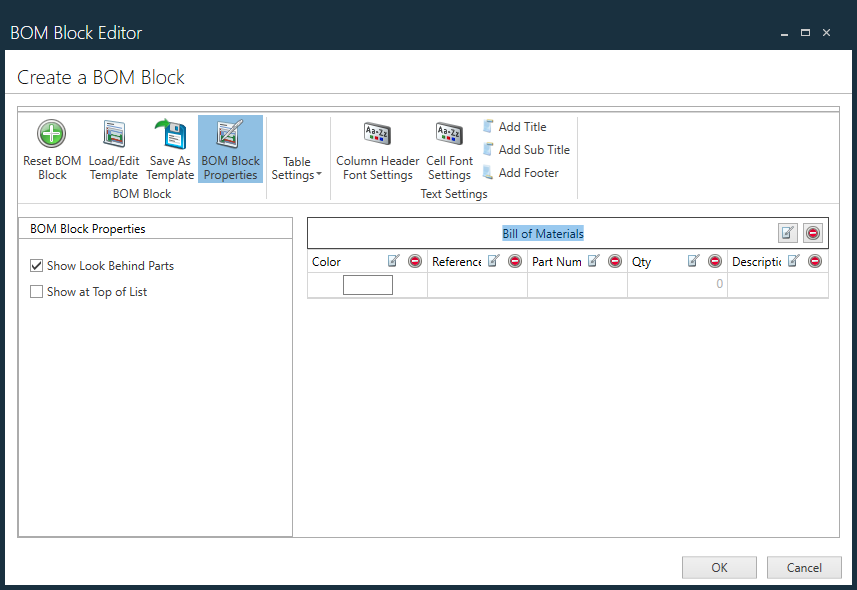

Zeigt das Fenster BOM-Block Editor an, in dem Sie die Eigenschaften eines BOM-Block erstellen und formatieren können.

In der Regel listet ein BOM-Block die Bauteile, Mengen und die zugehörigen Beschreibungen aus einer Stückliste auf, die für eine Aufgabe benötigt werden, die ein Bediener in der Fertigung ausführt. Die Inhalte der BOM-Blocks können für jeden Fertigungsvorgang oder für jede Aufgabe angepasst werden, indem Spalten hinzugefügt oder gelöscht werden und benutzerdefinierte Informationsfelder erstellt werden.

Im BOM-Block Editor können Sie die Tabelleneinstellungen ändern, Spalten hinzufügen oder löschen, Spaltenüberschriften ändern oder Überschriften aus einer vorgegebenen Liste auswählen. Außerdem können Sie den Namen der Stückliste, die Tabelleneinstellungen, die Spaltenüberschriften und die Textformatierung ändern, den BOM-Block auf Standardeinstellung zurücksetzten, den BOM-Block als Vorlage speichern und eine zuvor gespeicherte BOM-Block Vorlage laden und/oder bearbeiten.

Bild einfügen

Fügt eine Grafik, wie beispielsweise einen Montageplan oder ein Foto hinzu.

• Wählen Sie das Bild aus, welches Sie hinzufügen möchten und klicken Sie auf Öffnen. Sie können die Größe eines Bildes ändern oder das Bild verschieben, nachdem Sie das Bild importiert haben. Es wird eine große Auswahl gängiger Dateiformate unterstützt (*.gif, *.jpg, *.bmp, *.png, und andere).

Video einfügen

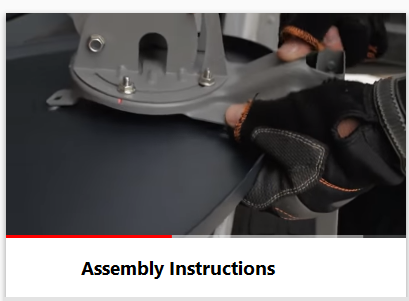

Bettet eine Videodatei ein, wie beispielsweise eine Montageanleitung oder andere Anweisungen. Es stehen eine Vielzahl an Videoformaten zur Verfügung. Videos eignen sich sehr gut, um Mitarbeitern in der Produktion komplexe Arbeitsanweisungen zu übermitteln.

• Wählen Sie das Video aus, welches Sie hinzufügen möchten und klicken Sie auf Öffnen.








DWG/DXF Datei einfügen

Fügt MCAD-Zeichnungen in den Formaten *.dwg oder *.dxf hinzu.

• Wählen Sie die MCAD-Datei aus, die Sie hinzufügen möchten und klicken Sie anschließend auf Öffnen. Sie können nach dem Import eine CAD-Datei zuschneiden und markieren.

Tabelle einfügen

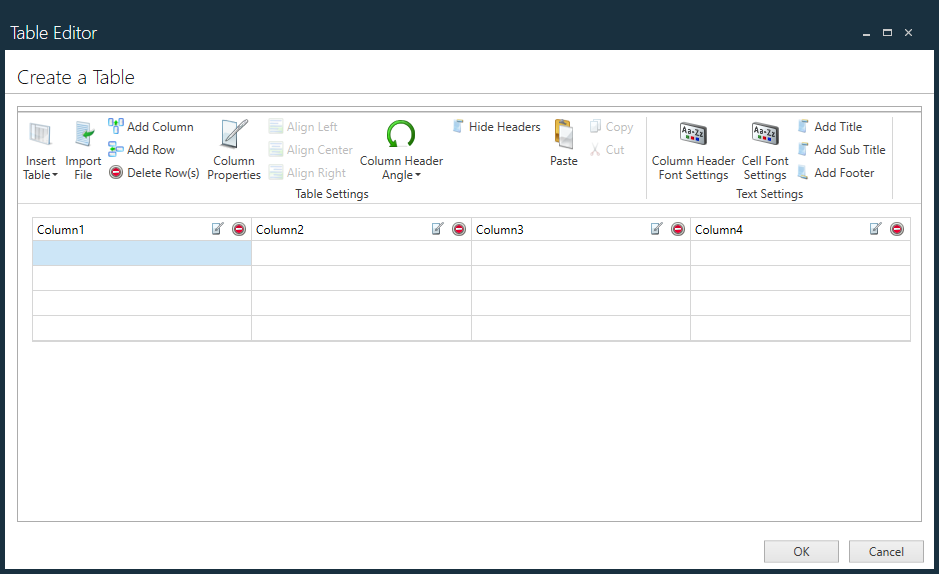

Zeigt den Tabelleneditor an, in dem Sie eine benutzerdefinierte Tabelle erstellen können.

• Geben Sie die Anzahl der Zellen in der X-Achse (horizontal) und Y-Achse (vertikal) an. Sie können auch Tabelleneinstellungen wie Spalten, Zeilen und Zellen über die Schaltflächen in der Symbolleiste bearbeiten und formatieren.

• Um eine bereits vorhandene Datei in *.csv, *.xlsx, oder anderen gängigen Formaten zu importieren, wählen Sie Datei importieren, wählen die Datei aus und klicken Sie anschließend auf Öffnen.

Tabellenblatt einfügen

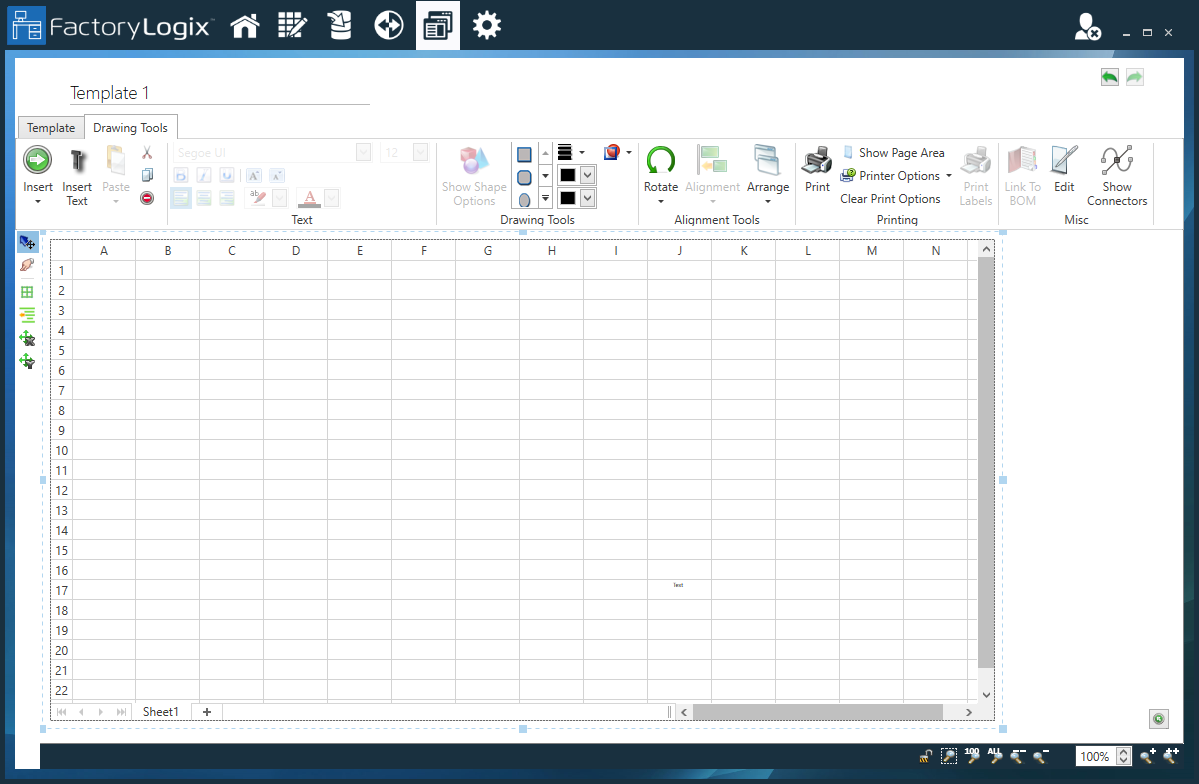

Fügt ein leeres Tabellenblatt in die Vorlage ein. Sie können die Größe des Tabellenblatts mit Hilfe der Auswahlgriffe ändern.

Artwork einfügen

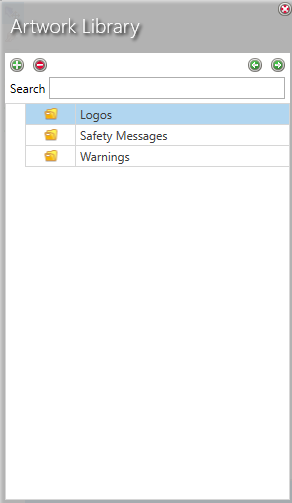

Zeigt das Fenster Artwork Bibliothek an, in dem Sie Artwork auswählen können, welche häufig verwendet werden (z.B. Ihr Firmenlogo, ESD Warnschilder oder Sicherheitsinformationen). Sie können jedes ausgewählte Element als Artwork in der Bibliothek speichern und später wiederverwenden.

• Verwenden Sie die Schaltflächen Einfügen und Löschen , um Ordnerkategorien für Artwork zu erstellen.

• Klicken Sie mit der rechten Maustaste auf die Schaltfläche Einfügen oder Löschen , um ein Menü mit Optionen zum Speichern eines beliebigen Elements als Artwork für die spätere Wiederverwendung anzuzeigen.

• Um ein Artwork-Element hinzuzufügen, ziehen Sie den Namen des Artwork-Elements auf die Seite.
